ЗИЛ-133
КРАТКАЯ ИСТОРИЯ РАЗРАБОТКИ
Автомобиль ЗИЛ-133 разрабатывался как грузовик, относящийся к группе «Б» по ГОСТ 9314-59, то есть специально проектировался для эксплуатации на обычных дорогах, допускавших нагрузку на ведущую ось до 6 тонн. Исходя из того, что грузоподъёмность машины была определена в 8 тонн, был выбран трёхосный вариант с колёсной формулой 6×4, при котором нагрузка на среднюю и заднюю оси не превышала дозволенных значений.
Первой машиной, разработанной для таких условий работы стал седельный тягач ЗИЛ-133В с двигателем ЗИЛ-130 максимальной мощностью 150 л.с., в целях унификации оснащённый ведущими мостами от опытного ГАЗ-54, построенный в 1962 году.
Однако уже во время предварительных испытаний выяснилось, что так как автомобили данного семейства предполагалось использовать в качестве тягачей в составе различных большегрузных автопоездов грузоподъёмностью 14-15 тонн и общим весом 25-27 тонн, то мощность серийного мотора ЗИЛ-130 была явно недостаточной для выполнения таких задач, поэтому вновь спроектированные машины – бортовой ЗИЛ-133, седельный тягач ЗИЛ-133В и длиннобазный бортовой ЗИЛ-133Г – в 1963 году оборудовали форсированным V-образным восьмицилиндровым карбюраторным двигателем ЗИЛ-133 мощностью 190 л.с., с крутящим моментом 45 кГм, максимальной частотой вращения коленчатого вала 3800-3900 об/мин, степенью сжатия 7,5 и рабочим объёмом 6000 см3, спроектированным на основе всё того же силового агрегата ЗИЛ-130.
Но после заводских испытаний в 1965 году решено было заменить и этот мотор двигателем мощностью 220 л.с., с крутящим моментом 52 кГм при 1800-2000 об/мин, максимальной частотой вращения коленчатого вала 3600 об/мин, степенью сжатия 7,4 и рабочим объёмом 7000 см3, с прежним наименованием ЗИЛ-133, но разработанным уже на основе мотора ЗИЛ-375, и укомплектованным новыми четырёхкамерным карбюратором К-255 с последовательным включением камер, пеномасляным воздушным фильтром ВПМ-4 и специальным впускным коллектором, обеспечивавшим равномерное распределение горючей смеси по определённым группам цилиндров. В системе охлаждения для более интенсивной циркуляции жидкости предусматривалась установка двух термостатов с твёрдым наполнителем, работавших параллельно, а для поддержания оптимального теплового режима работы двигателя, повышения его износостойкости и снижения затрат мощности – монтаж вентилятора с автоматической электромагнитной муфтой включения. Топливо – бензин с октановым числом 84-86. В дальнейшем допускалась возможность комплектации части автомобилей-тягачей семейства ярославским дизелем ЯМЗ-641 мощностью 210 л.с. и рабочим объёмом 9500 см3.
Двухдисковое сцепление было позаимствовано у вездехода «Урал»-375Д.
Первоначально, в 1963 году, предполагалось оборудовать автомобили трансмиссией с раздаточной коробкой, снабжённой блокирующимся межосевым дифференциалом с пневматическим приводом, и отдельными карданными валами привода промежуточного и заднего ведущих мостов, по типу ЗИЛ-157К. В одном блоке с раздаточной коробкой планировалось устанавливать трёхступенчатый демультипликатор с прямой, понижающей и повышающей передачами, но в дальнейшем, в 1965-м, от всего этого отказались в пользу трансмиссии с проходным средним мостом по принципу монтировавшейся на ЗИЛ-131.
Также в процессе разработки с 1270 мм до 1360 мм увеличили базу задней тележки и со 170 л до 250 л – ёмкость топливных баков бортовых грузовиков (на седельный тягач ставились два бака по 250 л) .
Окончательно ЗИЛ-133 рассчитывали оснащать такими оригинальными узлами, как:
– пятиступенчатая коробка передач с синхронизаторами и двухступенчатым демультипликатором с прямой и понижающей передачами, включавшимся с помощью электропневмоклапана;
– трансмиссия с проходным средним мостом, снабжённым блокирующимся межосевым дифференциалом;
– ведущие мосты разработки ЗИЛ с гипоидными главными передачами;
– составной карданный вал привода среднего моста (с шарнирами) увеличенного размера с промежуточной опорой;
– усиленная передняя ось с поворотными кулаками, их рычагами и шкворнями;
– балансирная подвеска задних ведущих мостов;
– металлические платформы;
– бездисковые колёса.
В отличие от ЗИЛ-130 в систему гидроусилителя руля добавили масляный радиатор, рабочие (ножные) тормоза снабдили уширенными колодками, в передней подвеске внедрили рессоры увеличенной длины, на панели приборов поставили тахометр. Ручной тормоз устанавливался на вторичном валу демультипликатора.
Ёмкость топливного бака грузовиков и шасси, как уже было отмечено, составляла 250 л, седельный тягач должен был оборудоваться двумя такими баками.
Размер шин оставался прежним – 260-20.
В 1966 году работы по проектированию и изготовлению опытных образцов, а также их испытания были завершены и к производству была рекомендована следующая линейка автомобилей семейства ЗИЛ-133:
ЗИЛ-133 – базовый бортовой грузоподъёмностью 8000 кг с двигателем мощностью 220 л.с. и колёсной базой 4700 мм;
ЗИЛ-133Б – шасси под сельскохозяйственный самосвал (колёсная база 4700 мм);
ЗИЛ-133В – седельный тягач (база 4100 мм) для буксировки полуприцепов грузоподъёмностью 15000 кг и общим весом 19000 кг;
ЗИЛ-133Г – бортовой длиннобазный грузоподъёмностью 8000 кг (база 5310 мм);
ЗИЛ-133Д – шасси под строительный самосвал грузоподъёмностью 7000 кг (база 4100 мм).
База задней тележки – 1360 мм.
Колёсная база дана по данным 1966 года в системе, применявшейся в середине 1960-х гг. – расстояние между передней осью и серединой базы задней тележки.
Кроме того, в 1968 году были изготовлены опытные бортовой грузовик ЗИЛ-133Я и седельный тягач ЗИЛ-133ВЯ с дизелем ЯМЗ-6Э641 и две упрощённые модификации с двигателем ЗИЛ-130, предназначенные для постоянной работы без прицепа: длиннобазный ЗИЛ-133Г1 и шасси под строительный самосвал ЗИЛ-133Д1. Также в 1968 году был разработан и построен бортовой ЗИЛ-133Н, с односкатной ошиновкой, шинами размера 12,00-20", системой регулирования давления воздуха в шинах и фарой-искателем.
В качестве основных модификаций рассматривались бортовой длиннобазный ЗИЛ-133Г и седельный тягач ЗИЛ-133В. Обычный бортовой ЗИЛ-133 должен был изготавливаться только по спецзаказам, так как из-за меньшего размера платформы был менее универсальным и характеризовался более низкой производительностью. Поставка на экспорт автомобилей семейства предусматривалась в минимальных объёмах.
Но этим планам в силу ряда причин не суждено было сбыться. Тем не менее, машина попала на конвейер, но в более простом варианте, причём в её длиннобазной версии, в максимальной степени унифицированной с выпускавшимся в то время массовым грузовиком ЗИЛ-130.

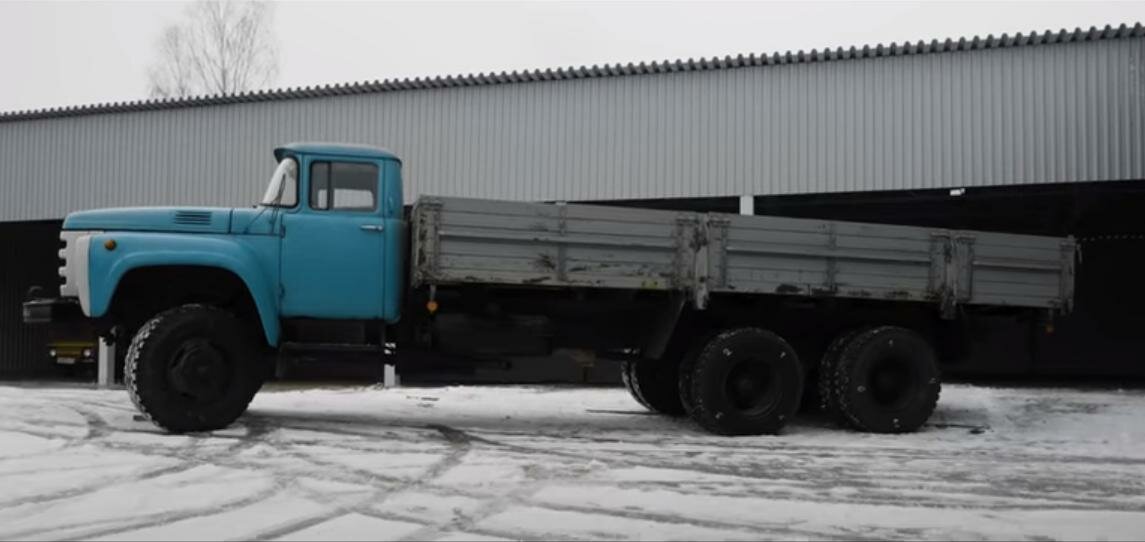

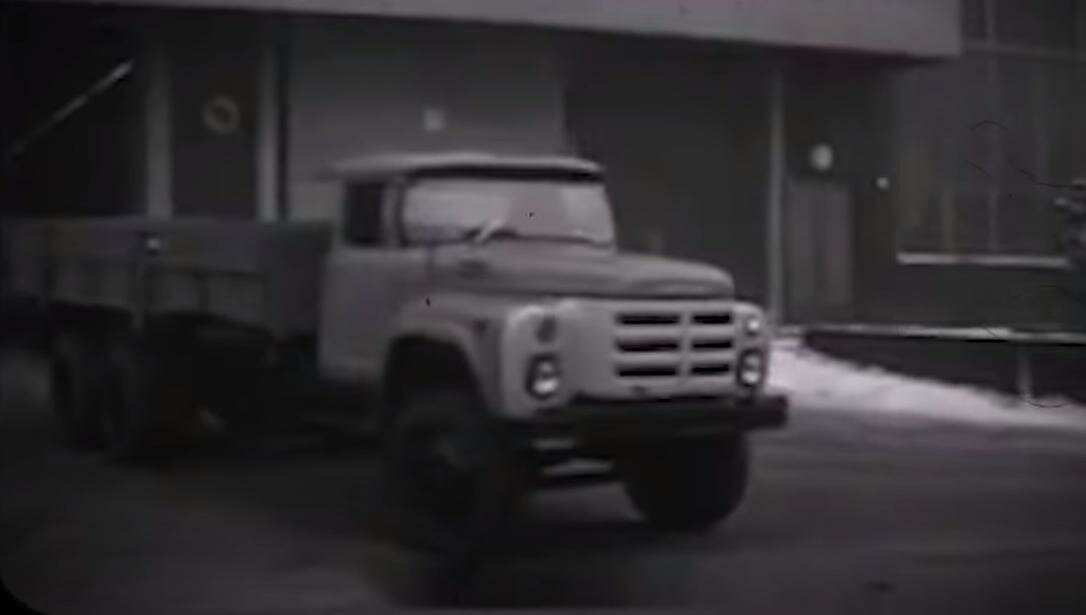

ЗИЛ-133Г1
ЗИЛ-133Г1 представлял собой упрощённую версию грузовика ЗИЛ-133Г, который в свою очередь являлся длиннобазной модификацией трёхосного бортового автомобиля-тягача ЗИЛ-133, разработанного на основе базового серийного ЗИЛ-130.
С ЗИЛ-130 были унифицированы двигатель со всеми системами и оборудованием, однодисковое сцепление, пятиступенчатая коробка передач, а также все основные узлы и детали рулевого управления, стояночного и рабочих тормозов, карданные валы с шарнирами и шлицевыми соединениями, детали рамы (первая поперечина и задняя поперечина с раскосом) и передней подвески (сухари, стяжные болты, распорные втулки), элементы пневматической системы, система электрооборудования, контактно-транзисторная система зажигания, детали систем освещения и световой сигнализации, кабина с оборудованием и оперение, колёса и шины, а с ЗИЛ-131 – амортизаторы передней подвески с деталями крепления (пальцами и втулками).
В отличие от опытного ЗИЛ-133Г, комплектовавшегося платформой с двухсекционными боковыми бортами с одной центральной стойкой, кузов ЗИЛ-133Г1 имел трёхсекционные борта с двумя несимметрично расположенными стойками.
Ввиду того, что мощность мотора ЗИЛ-130 была недостаточной для работы автомобиля с прицепом, грузовик не предназначался для использования в качестве тягача, поэтому оснащался не буксирным прибором, а петлёй, одинаковой с устанавливавшейся на самосвальные шасси.
Параллельно планировалось к постановке на конвейер упрощённое короткобазное шасси ЗИЛ-133Д1 под строительный самосвал ЗИЛ-ММЗ-5506 грузоподъёмностью 7000 кг с аналогичными узлами и агрегатами. По мере наращивания его выпуска предполагалось постепенное свёртывание производства самосвалов ЗИЛ-ММЗ-555 на шасси ЗИЛ-130Д1. Опытный образец этого автомобиля был изготовлен и прошёл заводские испытания в 1971 году, а в 1973-м успешно выдержал и приёмочные испытания, но в серию так и не пошёл.

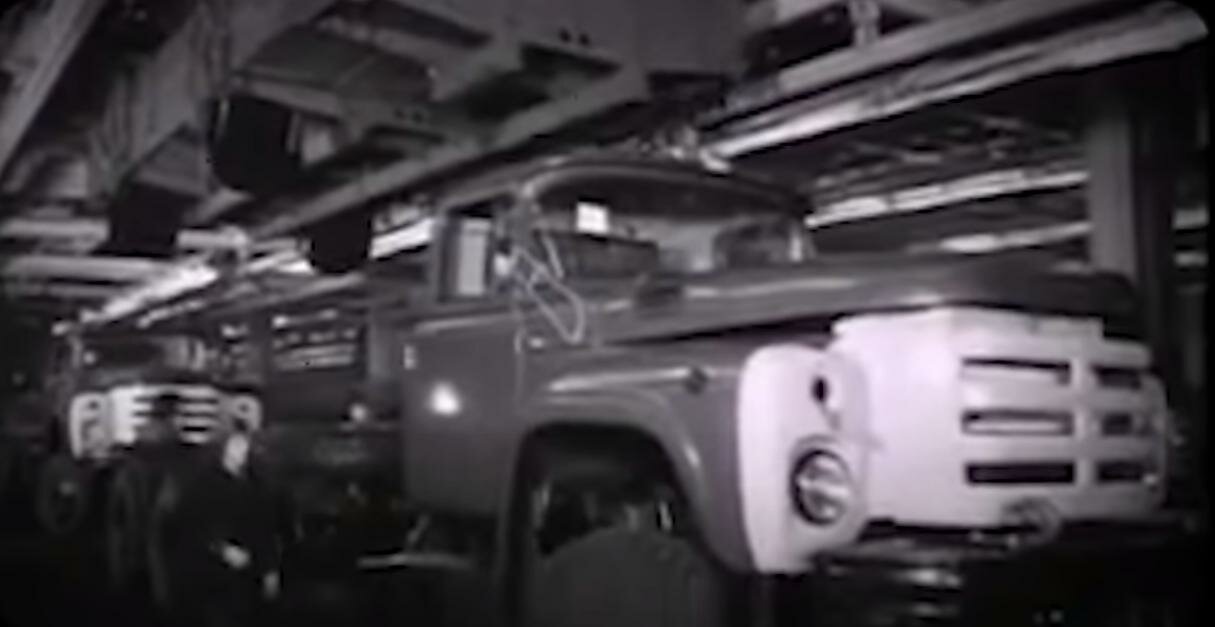

ЗИЛ-133Г1 выпускался с августа 1975-го до 1980 года.
КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Длиннобазный грузовой автомобиль колёсной формулы 6×4 грузоподъёмностью 8000 кг.

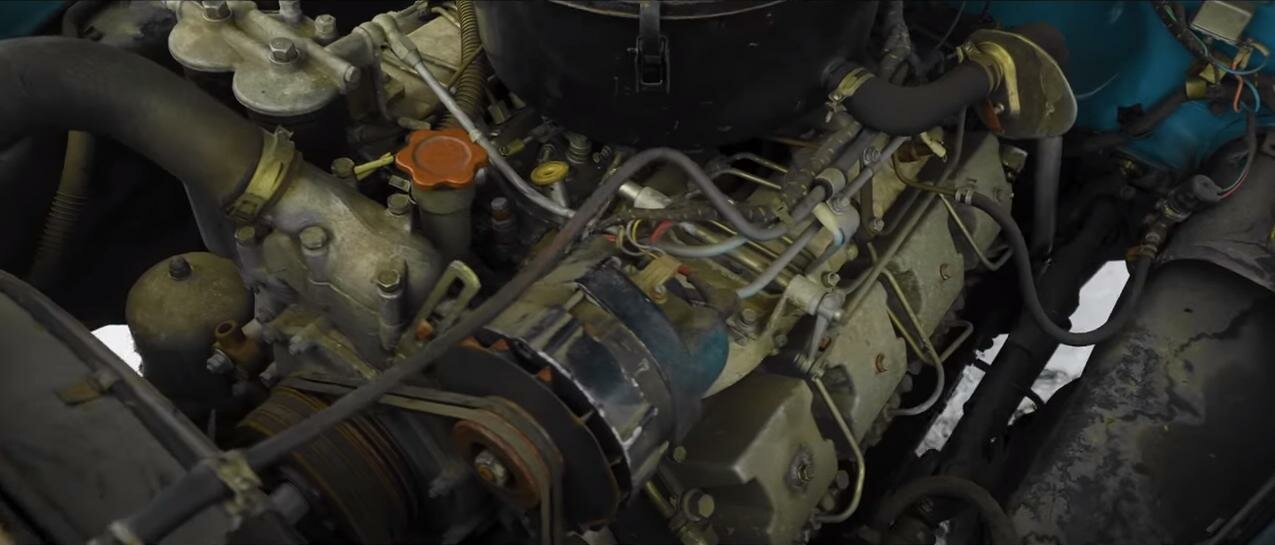

Двигатель – ЗИЛ-130, 8-цилиндровый, карбюраторный, четырёхтактный, V-образный, верхнеклапанный, мощностью 150 л.с. при 3200 об/мин (с ограничителем), максимальным крутящим моментом 41 кГм при 1800-2000 об/мин, степенью сжатия 6,5 и рабочим объёмом 5996 см3. Рассчитан на эксплуатацию в диапазоне температур от +40°С до −40°С и относительной влажности воздуха до 80% при +20°С.
Система питания – принудительная, с подачей бензина топливным насосом Б-10 диафрагменного типа с тремя впускными и тремя выпускными клапанами. В систему также входили магистральный фильтр-отстойник щелевого типа с фильтрующим элементом из тонких (0,15 мм) алюминиевых пластин и фильтр тонкой очистки с керамическим фильтрующим элементом. Два бензобака ёмкостью по 125 л (унифицированные с баками шасси ЗИЛ-130Д1) с сетчатыми фильтрами располагались на левом лонжероне рамы. Топливо – бензин А-76.
Карбюратор – К-88АМ, двухкамерный, с падающим потоком, с балансированной поплавковой камерой, экономайзером и ускорительным насосом, оборудовался пневмоцентробежным ограничителем максимального числа оборотов коленчатого вала. Привод клапана экономайзера и ускорительного насоса – механический.
Воздушный фильтр – ВМ-16, инерционно-масляный, с двухступенчатой очисткой воздуха, с фильтрующим элементом из капрона и патрубком отбора воздуха в компрессор.
Система смазки – комбинированная: под давлением и разбрызгиванием, с полнопоточным центробежным фильтром тонкой очистки масла (центрифугой). Масляный насос – шестерёнчатый, двухсекционный, с неподвижным маслоприёмником. Масляный радиатор – трубчато-пластинчатый, воздушного охлаждения.
Система вентиляции картера – принудительная (закрытого типа), клапанная, с отсосом газов во впускной газопровод.
Система охлаждения – жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости, осуществлявшейся с помощью водяного насоса центробежного типа. Радиатор – трубчато-ленточный (змейковый), трёхрядный. Для облегчения работы в трудных условиях ставился радиатор с герметичной резьбовой пробкой без клапанов и расширительный бачок с клапанной пробкой повышенного давления. Также в систему входили шестилопастный вентилятор и термостат с твёрдым наполнителем.
Отдельные автомобили оборудовались жидкостным пусковым подогревателем П-100Г.
Сцепление – однодисковое, сухое, с механическим приводом.
Коробка передач – трёхходовая, пятиступенчатая (пять передач вперёд, одна назад, пятая передача – прямая) с двумя синхронизаторами инерционного типа для включения II и III, IV и V передач.
Карданная передача – открытого типа, состояла из четырёх карданных валов с шестью шарнирами с игольчатыми подшипниками: основного и промежуточного валов с промежуточными опорами, вала привода промежуточного моста и вала привода заднего моста. Скользящие шлицевые соединения располагались на промежуточном карданном валу и валу привода заднего моста.
На автомобиль устанавливались два ведущих моста: промежуточный и задний, промежуточный мост – проходной. Главная передача на обоих мостах – одинарная, гипоидная, с передаточным числом 6,33.
На валу ведущей цилиндрической шестерни в картере редуктора промежуточного моста монтировался конический межосевой дифференциал с механизмом блокировки, состоявшим из пневматической диафрагменной камеры, штока с вилкой и зубчатой муфты. Управление блокировкой осуществлялось с помощью пневматического крана, установленного в кабине.
Дифференциалы – конические, с четырьмя сателлитами. Полуоси – полностью разгруженные.
Передний мост представлял собой кованую стальную балку двутаврового сечения.

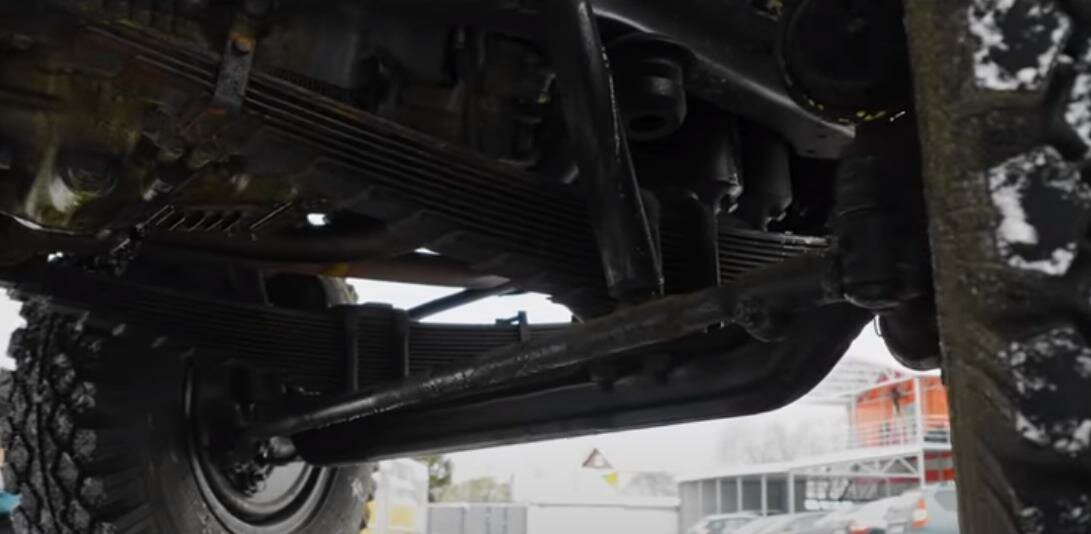

Передняя подвеска – зависимая, на продольных полуэллиптических рессорах со скользящими задними концами, с гидравлическими телескопическими амортизаторами двустороннего действия.
Подвеска среднего и заднего мостов – балансирного типа, на двух листовых полуэллиптических рессорах со скользящими концами, с шестью продольными реактивными штангами (по три у каждого моста).
Рама клёпаная, состояла из двух стальных штампованных лонжеронов швеллерного сечения, соединённых пятью поперечинами. Спереди монтировались буфер и два буксирных крюка. Вследствие того, что грузовик не предназначался для работы в качестве тягача, на задней поперечине крепилась буксирная петля без резинового амортизатора (унифицированная с петлёй шасси ЗИЛ-130Д1), которая использовалась только для вытаскивания застрявшей машины.
Рулевой механизм – типа винт с гайкой, с гидроусилителем. В отличие от обычного ЗИЛ-130 на машину устанавливались усиленный вал сошки рулевого управления диаметром 42 мм вместо 38 мм с деталями узла регулировочного винта рулевого механизма увеличенного размера, а также масляный радиатор гидроусилителя, унифицированный с радиатором экспортного тропического ЗИЛ-130Т.
Тормозная система:
– двухконтурная, рабочие ножные тормоза колодочные, барабанного типа, на все колёса с пневматическим приводом;
– стояночный ручной тормоз колодочный, барабанного типа, с механическим приводом на трансмиссию (вторичный вал коробки передач).

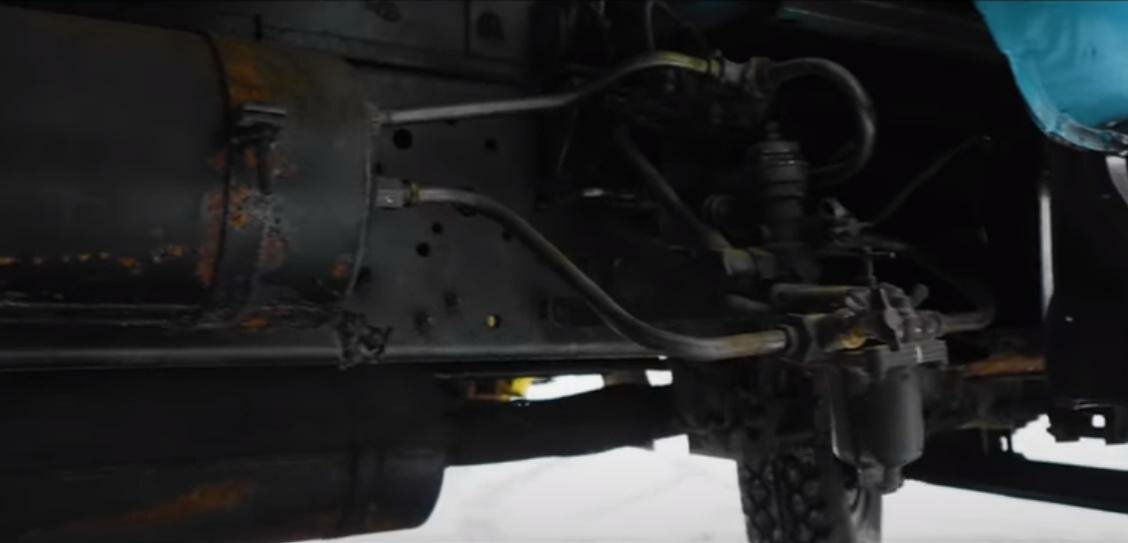

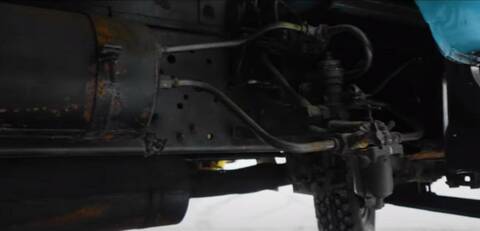

Пневматическая система автомобиля состояла из трёх контуров – двух основных (привода тормозных механизмов) и дополнительного (привода дополнительных потребителей сжатого воздуха).
Первый (I) контур рабочих тормозов – совместный, объединял приводы тормозных механизмов переднего и промежуточного мостов и оборудовался двумя последовательно соединёнными воздушными баллонами, второй (II) контур включал в себя отдельный привод механизмов заднего моста и обслуживался одним ресивером.
Третий (III) контур предназначался для питания воздухом механизма блокировки межосевого дифференциала, стеклоочистителя и пневматического звукового сигнала и не имел отдельного баллона.
Автомобиль комплектовался двухсекционным тормозным краном, частично унифицированным с комбинированными кранами ЗИЛ-130 и ЗИЛ-131, в котором верхняя секция снабжала сжатым воздухом тормозные механизмы II контура, нижняя – механизмы I контура.
Компрессор – одноступенчатый, двухцилиндровый, с жидкостным охлаждением головки и блока.
Воздушные баллоны – четыре, ёмкостью по 20 л. Первый баллон с предохранительным клапаном и краном отбора воздуха являлся общим для всей системы. Второй баллон обслуживал механизмы II контура, третий и четвёртый баллоны – механизмы I контура.
Колёса дисковые с четырьмя окнами, с ободом размера 178-508 (7,0-20), с бортовым и разрезным замочным кольцами, крепились на 8 шпильках. Размер шин – 260-508 (диагональные) или 260-508Р (радиальные). Запасное колесо размещалось в неоткидном держателе с наклонными балками, расположенном на правом лонжероне рамы за кабиной.
Система электрооборудования – 12-вольтовая, постоянного тока, однопроводная, с отрицательными выводами зажимов источников и потребителей электроэнергии на корпус.
Источники энергии: генератор переменного тока Г250-И1 мощностью 350 Вт и силой тока 28 А, работавший с бесконтактным регулятором напряжения РР350-А, и аккумуляторная батарея 6-СТ-90-ЭМС ёмкостью 90 Ач с выключателем ВК318-Б.
Система зажигания двигателя – батарейная, контактно-транзисторная, следующего состава:
– транзисторный коммутатор ТК102;
– распределитель зажигания Р4-Д;
– катушка зажигания Б114 с добавочным сопротивлением СЭ107;
– комбинированный выключатель зажигания и стартера ВК350;
– свечи зажигания А15-БС или А15-СС.
Стартер – СТ130-А1, мощностью 1,5 л.с. (1,1 кВт), включался с помощью электромагнитного тягового реле.
В системе освещения и сигнализации монтировались:
– фары ФГ122-Г с полуразборными оптическими элементами типа ФГ105 и двухнитиевыми лампами А-12-50+40 на 50 Вт и 40 Вт (дальний и ближний свет) с американским асимметричным распределением ближнего света или фары ФГ122-ГВ с полуразборными оптическими элементами ФГ140 и лампами А-12-45+40 на 45 Вт и 40 Вт с европейским асимметричным распределением ближнего света;
– подфарники ПФ101-Б с двухнитиевыми лампами А-12-21+6, служившими для указания поворотов (21 св) и габарита (6 св);
– комбинированные двухсекционные двухламповые задние фонари типа ФП101 (левый) с рассеивателем для освещения номерного знака и ФП101-Б (правый) с лампами А-12-21 на 21 св (тормозная сигнализация и указатели поворота) и А-12-3 на 3 св (освещение номерного знака и обозначение габаритов), с пластиковым рассеивателем из полистирола, служившим одновременно и световозвращателем, крепившиеся при помощи кронштейнов к задней поперечной балке платформы, левый кронштейн предназначался также для установки номерного знака;
– повторители указателей поворота УП101 с лампами А-12-3 на 3 св и рассеивателями оранжевого цвета, размещавшиеся на боковинах крыльев;
– противотуманные фары ФГ119 с оптическим элементом ФГ119 и двухнитиевыми лампами А-12-50+40 на 50 Вт и 40 Вт (использовалась только нить на 50 Вт), ставившиеся под бампером.

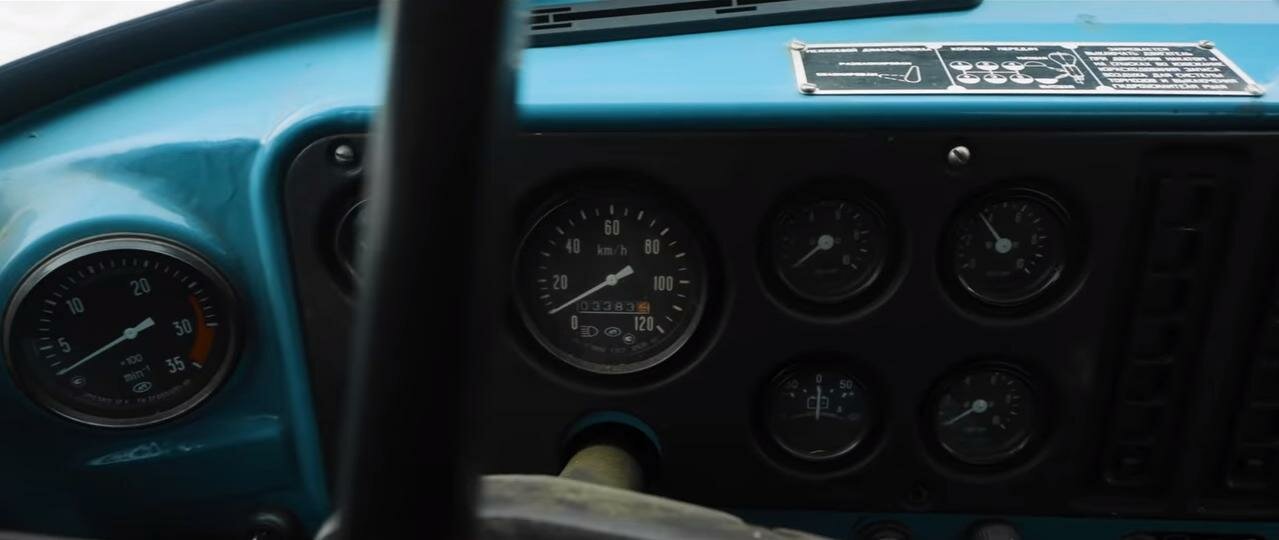

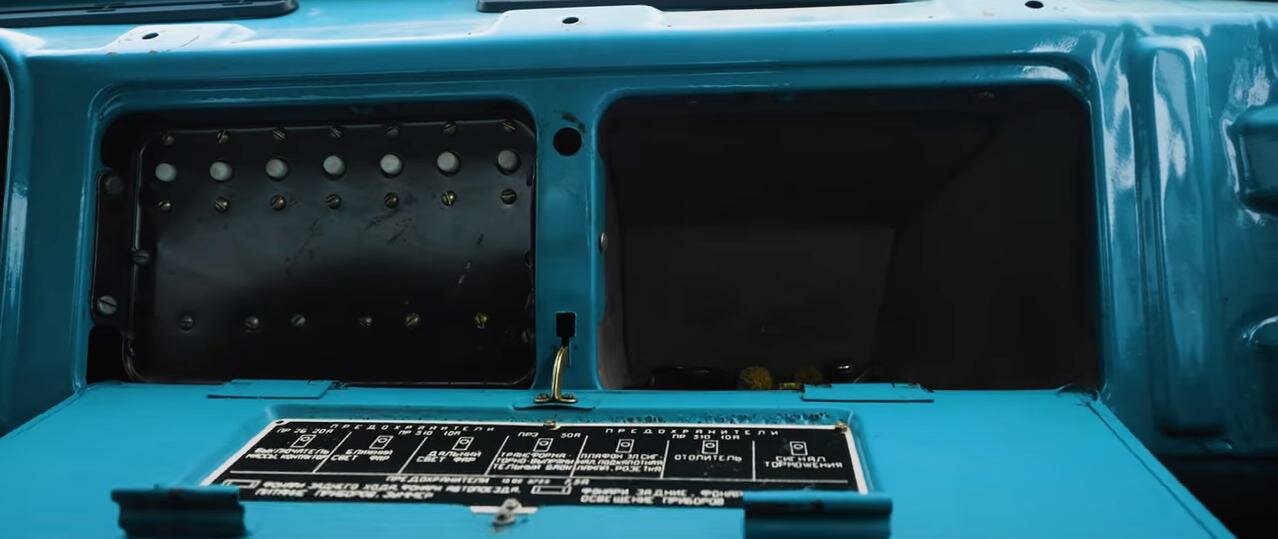

Автомобиль оборудовался щитком приборов КП204, на котором располагались:
– амперметр АП251;
– указатель уровня топлива УБ251;
– указатель давления масла МД230;
– указатель температуры охлаждающей жидкости УК270;
– спидометр СП201-А;
– двухстрелочный манометр тормозной системы МД213 (верхняя стрелка показывала давление в воздушных баллонах I контура, нижняя – давление в баллоне II контура);
– контрольная лампа дальнего света фар;
– контрольная лампа аварийного перегрева охлаждающей жидкости;
– контрольная лампа аварийного падения давления масла;
– контрольная лампа указателей поворота.
Первые четыре указателя были объединены в единый комбинированный прибор под наименованием КП205, расположенный в общем корпусе.
Кроме электрического звукового сигнала типа С44 грузовик оснащался пневматическим двухрупорным (двухтональным) звуковым сигналом типа С40-В с ножным выключателем ВК40-А.

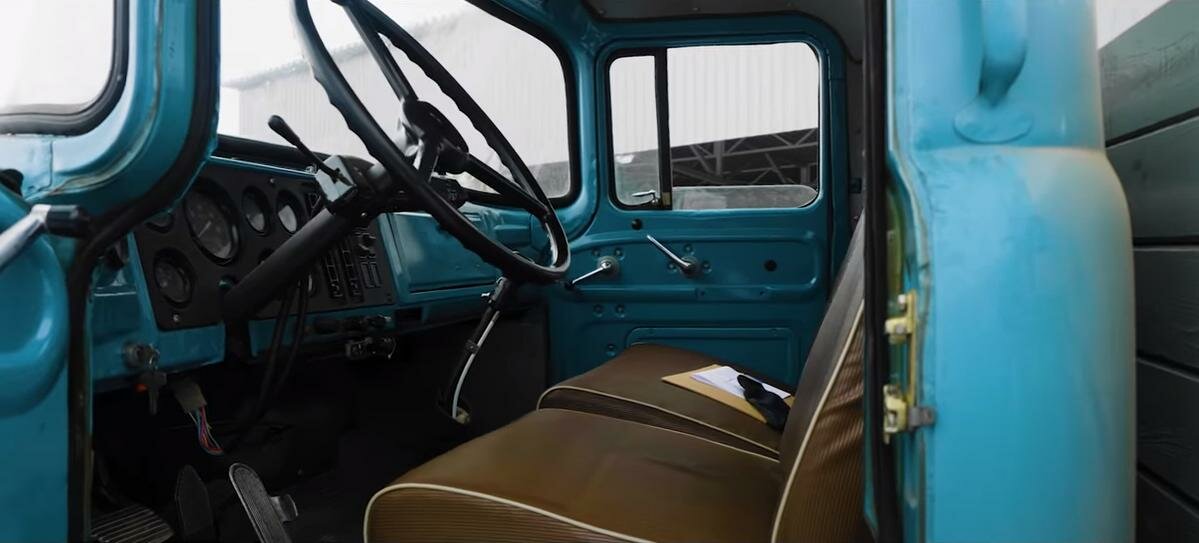

Кабина цельнометаллическая, трёхместная, оборудовалась отопителем, работавшим от системы охлаждения двигателя, устройством для обмыва ветрового стекла и пневматическим стеклоочистителем с двумя щётками, в крыше имелись два вентиляционных люка, а по бокам за дверьми монтировались входные рукоятки-поручни. Комплектовалась одноместным регулируемым сиденьем для водителя и двухместным сиденьем для пассажиров.
Грузовик снабжался двумя зеркалами заднего вида прямоугольной формы со скруглёнными углами, располагавшимися на держателях с подвижными распорками.
Бортовая платформа деревянная, с металлической оковкой, металлическими поперечными брусьями основания и семью откидными бортами, могла оснащаться надставными бортами и тентом.
ИЗМЕНЕНИЯ В КОНСТРУКЦИИ ЗИЛ-133Г1 (ДО 12.1979.)
С ноября 1975 года вместо трубчато-пластинчатого масляного радиатора монтировался радиатор из оребренной алюминиевой трубки.
С декабря того же года в пусковом подогревателе П-100 устанавливался пластмассовый вентилятор взамен металлического.
В 1975-1977 гг. в двигателе автомобиля начали внедряться:
– блоки цилиндров из чугуна повышенной прочности СЧ 24-44 вместо чугуна средней прочности СЧ 18-36;
– поршни с нирезистовой вставкой в зоне верхнего поршневого кольца (заводской индекс мотора – 130-1000260-Н) ;
– усиленные крышки коренных подшипников коленчатого вала;
– пробки коленчатого вала с внутренним шестигранником под ключ (130-1005027) взамен прорезных пробок (419018-П);
– свечи зажигания А11-ХС вместо А15-БС и А15-СС (январь 1976-го);
– распределительный вал с увеличенными по ширине средней опорной шейкой и её втулкой (апрель 1976-го);
– цековка глубиной 5-7 мм всех резьбовых отверстий блока цилиндров под соответственно удлинившиеся на 7 мм болты крепления головок (июнь 1976-го);
– сталеалюминиевые разрезные упорные шайбы коленчатого вала, состоявшие из двух полуколец (октябрь 1976-го);
– бесшплинтовое крепление крышек шатунов: взамен комплекта «болт-прорезная гайка-шплинт» устанавливался комплект «болт-плоская шайба-гайка» с болтами повышенной твёрдости и увеличенным шагом резьбы (декабрь 1976-го);
– изменённое фланцевое соединение выпускного газопровода с приёмной трубой глушителя: вместо фланца с двумя болтами крепления поставлен фланец с тремя шпильками (январь 1977-го);
– новый клапан системы вентиляции картера двигателя шарикового типа (февраль 1977-го).
В январе 1976 года введена внутренняя ручка двери.
С 1977 года наряду со свечами А11 в системе зажигания ставились свечи А11-1.
В 1977 году началась установка стартера СТ130-А2 мощностью 2,1 л.с (1,5 кВт).
С июня 1977 года проволоку, использовавшуюся для фиксации болтов крепления опорной пластины регулировочной гайки в сцеплении, сменила стопорная пластина.
С конца 1977 года вместо кольцевой канавки на торце насоса гидроусилителя руля, применявшейся для уменьшения усилия, с которым ротор насоса прижимался к его корпусу, введены два углубления.
В августе 1978 года упразднён расширительный бачок в системе охлаждения.
С сентября для фиксации ступицы шкива вентилятора двигателя на валу стала применяться прессовая посадка, до этого ступица прикручивалась гайкой.

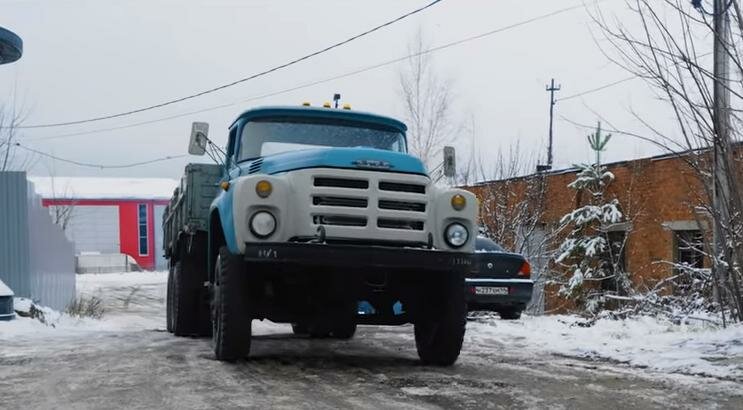

С ноября 1978 года автомобили оснащались обновлённой облицовкой радиатора. Подфарники стали устанавливаться в верхней части облицовки, фары сместились вниз.
В декабре 1978 года введена усиленная фиксация оси коромысла топливного насоса с помощью установки заклёпки вместо шплинта.
С 1978 года согласно ГОСТ 2023-75 «Лампы накаливания электрические автомобильные» поменялись лампы, использовавшиеся в фонарях грузовика:
А-12-21+6 (21 св+6 св)............А-12-21+5 (21 Вт+5 Вт) – подфарники ПФ101-Б (указатели поворота/обозначение габаритов);
А-12-21 (21 св).........................А-12-21 (21 Вт) – задние фонари ФП101/ФП101-Б (указатели поворота/тормозная сигнализация);
А-12-3 (3 св).............................А-12-5 (5 Вт) – задние фонари ФП101/ФП101-Б (обозначение габаритов/освещение номерного знака) и повторители указателей поворота УП101.
В июне 1979 года в целях устранения самовыключения II и IV передач внедрены двухступенчатые замки на шлицах вторичного вала коробки передач.
В 1979 году в целях увеличения жёсткости картера коробки передач упразднён левый люк картера КПП с фланцем для крепления коробки отбора мощности.
Со второй половины 1970-х гг. в системе сигнализации вместо звукового сигнала С44 ставился С311.
ЗИЛ-133Г2
Начиная с сентября 1979 года с конвейера ЗИЛа начал сходить усовершенствованный бортовой автомобиль ЗИЛ-133Г2.
Изменения в конструкции ЗИЛ-133Г1 базировались на технических решениях, относившихся к модернизированному грузовику ЗИЛ-133ГЯ, разработка и испытания которого завершались к тому времени. В-основном обновление коснулось ходовой части машины, в частности для унификации с новой моделью были усилены рессоры задней балансирной подвески и нижние кронштейны её реактивных тяг, а также расширена опорная поверхность верхних кронштейнов тяг. К тому же с этого времени на автомобиль устанавливались исключительно радиальные шины 260-508Р.
Одновременно внедрены широкоугольная вилка карданного вала привода заднего моста, тормозные камеры с увеличенной активной поверхностью и добавлена дополнительная поперечная балка каркаса основания платформы.
Остальные узлы и агрегаты не отличались от применявшихся на ЗИЛ-133Г1.
Результатом проведённых мероприятий стало повышение грузоподъёмности грузовика до 10 тонн.
ЗИЛ-133Г2 выпускался с сентября 1979-го по 1984-й год.
ИЗМЕНЕНИЯ В КОНСТРУКЦИИ ЗИЛ-133Г1 (С 12.1979 ДО 1980) И ЗИЛ-133Г2.
С декабря 1979 года взамен двух колец (войлочного и резинового), использовавшихся для уплотнения шлицевого соединения карданного вала рулевого управления, введено одно новое резиновое кольцо. Одновременно упразднена одна из двух разрезных шайб (наружная), применявшихся до этого для фиксации колец.
В январе 1980 года введено утолщённое упорное кольцо регулировочного винта гидроусилителя рулевого механизма 307710-П, вследствие чего увеличен размер канавки под кольцо в теле сошки.
В марте 1980 года изменена конструкция упорной шайбы клапанных пружин двигателя (поменялось её сечение и ликвидирован буртик).
В июне 1980-го под пружины винтов регулировочных игл холостого хода карбюратора К-88АМ начали устанавливаться стальные шайбы с резиновыми уплотнителями.
В июле 1980-го для повышения срока службы уплотнения вала насоса гидроусилителя руля внедрён сальник из фторкаучука.
С августа грузовики оборудовались стартером СТ130-А3 мощностью 2,4 л.с. (1,8 кВт).
С 5 сентября 1980 года в целях упрощения производства поменялась конструкция упоров спинки пассажирского сиденья: ликвидированы стойки пояса задка и упорная балка крепления спинки и введены изменённые упорные кронштейны спинки.
С 16 сентября 1980-го в связи с уменьшением номенклатуры деталей двигателя отменена установка промежуточного кольца вентилятора.
В сентябре 1980-го для снижения трудоёмкости изготовления карбюратора упразднено замочное кольцо подшипника оси дроссельных заслонок и канавка под него в корпусе смесительной камеры.
С января 1981 года двигатель комплектовался коленчатым валом с увеличенным радиусом галтелей на шатунных шейках. Ширина вкладышей была уменьшена на 1,5 мм.
В апреле внедрены крышка и щиток картера сцепления изменённой конструкции, а также было изменено крепление щитка на крышке (аннулирован один из трёх болтов М10×18 с пружинной шайбой).
Тогда же введён облегчённый вентилятор системы охлаждения двигателя с изменёнными крестовинами и лопастями.
С 1981 года грузовик оснащался распределителем зажигания Р137, в котором была усовершенствована конструкция центробежного регулятора опережения зажигания, а в ротор вмонтирован проволочный резистор подавления радиопомех сопротивлением 4-5 кОм. В том же году вместо катушки зажигания Б114 введена Б114-Б.
В 1981 году фары ФГ122-ГВ с полуразборными оптическими элементами ФГ140 и лампами А-12-45+40 с европейским асимметричным светораспределением ближнего света начали ставить на все автомобили ЗИЛ-133Г2.
С февраля 1982 года на оси блока шестерён заднего хода коробки передач вместо распорной втулки введена пружина.
С этого же года внедрён редуктор заднего моста, унифицированный с редуктором базового ЗИЛ-130.
СЕРИЙНЫЕ МОДЕЛИ
· ЗИЛ-133Г1 (1975-1980) – длиннобазный бортовой автомобиль (и шасси для специализированных автомобилей) грузоподъёмностью 8000 кг с двигателем ЗИЛ-130 мощностью 150 л.с.
· ЗИЛ-133Г2 (1979-1983) – усовершенствованный длиннобазный бортовой (и шасси для специализированных автомобилей) грузоподъёмностью 10000 кг с двигателем ЗИЛ-130.
ОПЫТНЫЕ МОДЕЛИ И МОДИФИКАЦИИ
· ЗИЛ-133В (1962) – седельный тягач с двигателем ЗИЛ-130 мощностью 148 л.с.
· ЗИЛ-133В (1963-1964, 1965) – седельный тягач для буксировки полуприцепов грузоподъёмностью 15000 кг и общим весом 19000 кг с двигателем ЗИЛ-133 мощностью 190 л.с. (1963-1964) и 220 л.с. (1965).
· ЗИЛ-133 (1963, 1965) – бортовой грузоподъёмностью 8000 кг с двигателем ЗИЛ-133 мощностью 190 л.с. (1963) и 220 л.с. (1965).
· ЗИЛ-133Г (1963, 1965) – бортовой длиннобазный грузоподъёмностью 8000 кг с двигателем ЗИЛ-133 мощностью 190 л.с. (1963) и 220 л.с. (1965).
· ЗИЛ-133Д (1966) – шасси под строительный самосвал грузоподъёмностью 7000 кг с двигателем ЗИЛ-133 мощностью 220 л.с.
· ЗИЛ-133Б – шасси под сельскохозяйственный самосвал с трёхсторонней разгрузкой грузоподъёмностью 6000 кг.
· ЗИЛ-133Я (1968) – бортовой грузоподъёмностью 8000 кг с двигателем ЯМЗ-6Э641 мощностью 210 л.с.
· ЗИЛ-133ВЯ (1968) – седельный тягач с двигателем ЯМЗ-6Э641 мощностью 210 л.с.
· ЗИЛ-133Г1 (1968) – бортовой длиннобазный грузоподъёмностью 7000 кг с двигателем ЗИЛ-130.
· ЗИЛ-133Д1 (1968) – шасси под строительный самосвал грузоподъёмностью 7000 кг с двигателем ЗИЛ-130.
· ЗИЛ-133Н (1968) – бортовой с односкатной ошиновкой, шинами размера 12,00-20", системой регулирования давления воздуха в шинах, платформой с решётчатыми боковыми бортами и фарой-искателем.
· ЗИЛ-133ВЯ (1972) – седельный тягач с двигателем КамАЗ-740 мощностью 210 л.с. Переоборудован из седельного тягача ЗИЛ-133ВЯ постройки 1968 года с дизелем ЯМЗ-6Э641.
ЗИЛ-133Г50 И ЕГО МОДИФИКАЦИИ
С 1993-го по 1995 гг. в связи с прекращением поставок дизелей КамАЗ-740 из-за пожара на заводе двигателей Камского автозавода, произошедшего 14.04.1993 г., выпускались модификации на основе ЗИЛ-133Г2 с прежними шасси, трансмиссией и силовым агрегатом – 8-цилиндровым V-образным карбюраторным ЗИЛ-508.1000400 мощностью 150 л.с. (110,3 кВт) при 3200 об/мин (с ограничителем), максимальным крутящим моментом 41 кГм при 1800-2000 об/мин, степенью сжатия 7,1 и рабочим объёмом 6000 см3, но с новыми кабиной, оперением и бампером от ЗИЛ-4331: бортовой ЗИЛ-133Г2А, шасси для специализированных автомобилей ЗИЛ-133Г2Б и короткобазное шасси для специализированных автомобилей ЗИЛ-133Д52. Как и в случае с ЗИЛ-133Г2, эти машины в силу недостаточной мощности двигателя не предназначались для работы с прицепом, поэтому не комплектовались буксирными приборами.
Позднее грузовик и шасси для спецавтомобилей получили изменённые наименования:
ЗИЛ-133Г2А ………………………….............................................................ЗИЛ-133Г50;
ЗИЛ-133Г2Б……………………………..........................................................ЗИЛ-133Г52.
СЕРИЙНАЯ МОДЕЛЬ И ЕЁ МОДИФИКАЦИИ
· ЗИЛ-133Г50 (1993-1995) – бортовой грузоподъёмностью 10000 кг с двигателем ЗИЛ-508.10 мощностью 150 л.с.
· ЗИЛ-133Г52 (1993-1995) – шасси для специализированных автомобилей.
· ЗИЛ-133Д52 (1993-1995) – короткобазное шасси для специализированных автомобилей.
ЗИЛ-133
ЗИЛ-133В
ЗИЛ-133Г
ЗИЛ-133Г1
ЗИЛ-133Г2
Автор статьи Юркеш 1 Уточнено на 07.01.22
Фото с сайта http://denisovets.ru
