СТЗ-5 (СТЗ-НАТИ 2ТВ) - транспортный трактор - 1933 г.

Когда в июле 1932 года на Сталинградском тракторном заводе, только что вышедшим на проектную мощность, началась под руководством В.Г.Станкевича разработка пахотного гусеничного трактора средней мощности (порядка 50 л.с), сразу возникла идея сделать его универсальным, по образцу испытывавшегося у нас английского трактора «Виккерс-Карден-Ллойд» — одновременно сельскохозяйственным, транспортным и тягачом, способным буксировать прицепы по бездорожью. Последнее назначение учитывало прежде всего интересы армии.

В мае 1933 года универсальный гусеничный трактор «Комсомолец» (не путать с тягачом Т-20) с опытным дизелем был построен, но оказался не совсем удачным, и не столько по своей конструкции (увеличенная масса, неудобная компоновка, недове-денность двигателя, малая надежность агрегатов), сколько по общему замыслу, Выяснилось, что совместить в одной машине противоречивые требования к принципиально различным условиям эксплуатации невозможно. От идеи универсальной машины пришлось отказаться, но спроектировать два трактора — сельскохозяйственный и транспортный, максимально унифицированных по своим основным агрегатам, способных выпускаться параллельно на одном конвейере, представлялось тогда реальным.

С этой инициативой и выступили летом 1933 года конструкторы НАТИ. Ими предлагалась обратная поузловая унификация, когда сельскохозяйственный вариант трактора получал элементы трансмиссии и ходовой части, более характерные для быстроходной гусеничной машины; четырехступенчатую коробку передач с возможностью увеличения числа ступеней, двухкат-ковые блокированные пружино-балансирные каретки подвески, легкие и ажурные литые траки гусениц, торцевой отбор мощности, закрытую кабину (Через несколько десятков лет, когда потребовались более высокие рабочие скорости сельскохозяйственных тракторов, эти удачно выбранные конструктивные элементы оказались для них очень уместными). Эти прогрессивные решения, заложенные в конструкцию транспортного трактора, при его ограниченных сцепных возможностях и мощности двигателя, не обеспечивали выполнения всех требований к полноценному среднему артиллерийскому тягачу для армии, но позволяли в определенной мере содействовать решению транспортных задач.

Разработка двух видов тракторов под общим руководством В.Я.Слонимского (НАТИ) велась параллельно в течение двух лет на СТЗ объединенным КБ (30 человек), куда входили заводские инженеры и прикомандированные к ним работники института. Большой вклад в создание транспортного трактора СТЗ-НАТИ 2ТВ (чаще использовалось заводское название СТЗ-5) внесли конструкторы И.И.Дронг, В.А.Кэр-гополов, Г.Ф.Матюков и Г.В.Соколов — от СТЗ; А.В.Васильев, В.Э.Малаховский, Д.А.Чудаков и В.Н.Тюляев - от НАТИ.

В начале 1935 года была построена третья серия опытных образцов СТЗ-5. Эти машины, показанные 16 июля вместе с сельскохозяйственным трактором СТЗ-3 высшему руководству страны во главе с И.В.Сталиным, получили полное одобрение, а в кузове СТЗ-5 члены Политбюро даже проехались по опытному полю НАТИ. 10 декабря 1935 года два СТЗ-5, участвовавших в зимнем пробеге Сталинград— Москва, успешно продемонстрировали в Кремле.

Обнаруженные во время испытаний недостатки транспортного трактора устранили к 1936 году. Но на подготовку его к производству, вслед за СТЗ-3, на Сталинградском тракторном заводе ушло два года.

Машина имела уже ставшую традиционной для транспортных тракторов компоновку с передним расположением двухместной (водитель и командир орудия) закрытой дерево-металлической кабины, установленной над двигателем. За кабиной и топливными баками находилась двухметровая грузовая деревянная платформа с откидными бортами и съемным брезентовым верхом с целлулоидными окнами. Здесь на четырех откидных полумягких сиденьях размещался орудийный расчет, а на полу — боеприпасы и артиллерийское снаряжение. Легкая и рациональная рама трактора состояла из двух продольных швеллеров, связанных четырьмя различными поперечинами. Двигатель 1МА — типично тракторный, четырехцилин-дровый, карбюраторный (от дизеля пришлось отказаться), с зажиганием от магнето, малооборотный и относительно тяжелый, но выносливый и надежный (выпускался до 1953 года). Заводился он и мог работать на бензине (бак — 14 л), переходя потом (после прогрева до 90°) на керосин или лигроин (бак — 148 л), то есть был фактически многотопливным. Для предупреждения детонации и для повышения мощности, особенно при работе на керосине с большой нагрузкой в жаркое время года, в цилиндры через специальную сиcтему карбюратора впрыскивалась иода, пока в 1941 году не была введена питиде-гонационная камера сгорания. Диигатель имел полноценные системы смазки, охлаждения, питания, электрооборудования. Запуск — электростартером (ею не было на СТЗ-3) или безопасной (при обратном ударе) пусковой рукояткой; управление - ножной педалью «по-автомобильному". В коробке передач, стыкуемой с задним мостом, были изменены передаточные числа с целью увеличения силового диапазона (до 9,81 против 2,1 у СТЗ-3) и скоростей движения, введена еще одна (понижающая) передача. При движении на ней со скоростью 1,9 км/ч СТЗ-5 развивал гягу 4850 кгс, то есть на пределе сцепления гусениц с грунтом.

Задний мост с бортовыми фрикционами и тормозами (дополнены общим ножным приводом) вместе с конечными передачами полностью заимствовались от СТЗ-3, что оказалось очень важным при их совместном массовом производстве. Ходовая часть была более приспособленной к движению С высокими скоростями: введены обрезиненные опорные и поддерживающие катки и мелкозвенчатая гусеница с вдвое уменьшенным шагом. Ведущая звездочка осталась прежней, а потому быстро изнашивалась. На картере заднего моста под платформой устанавливался вертикальный кабестан с тросом длиной 40 м для подтягивания прицепов (при раздельном преодолении тяжелых участков), самовытаскивания трактора и буксировки других машин. Тяговое усилие кабестана составляло 4000 кгс, хотя мощность двигателя позволяла развивать до 12 000 кгс, но это было небезопасно для прочности трактора. Такое довольно простое и эффективное устройство вполне заменяло лебедку, которая уже тогда считалась обязательной для каждого артиллерийского тягача, кроме легкого. Кабина имела открывающиеся передние и боковые стекла, а также регулируемые жалюзи в передней и задней части — для организации ее проточной вентиляции; в противном случае летом температура здесь от нагрева массивным двигателем достигала 50°.

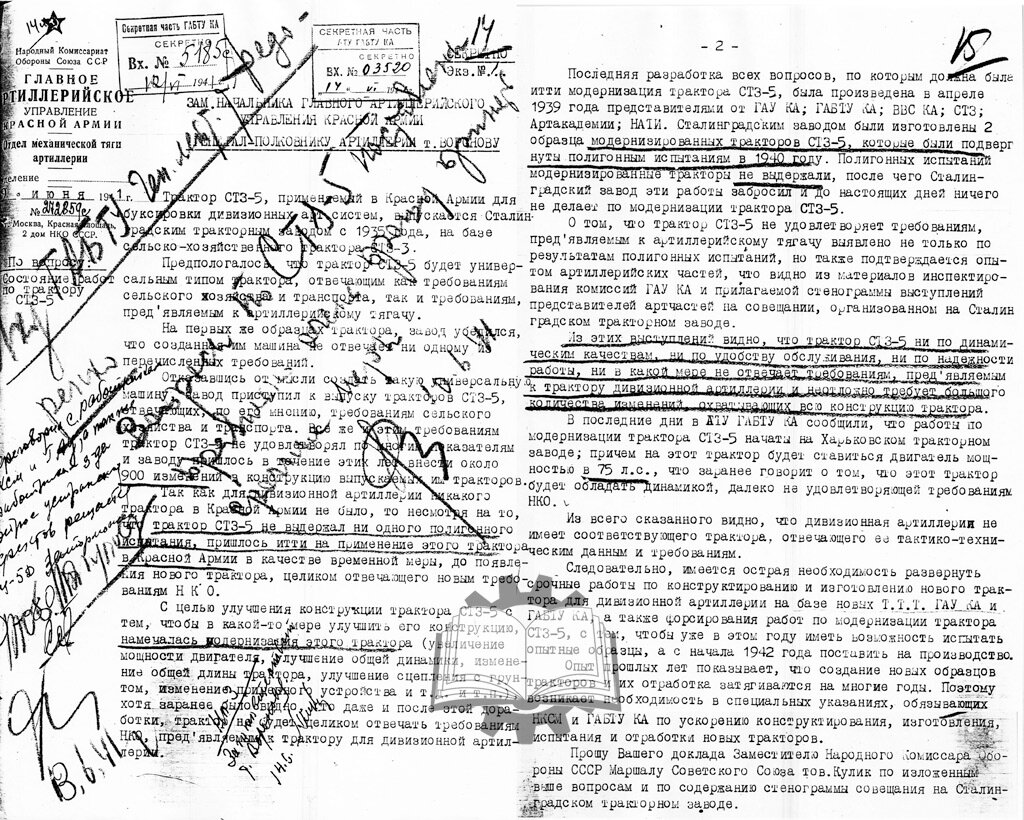

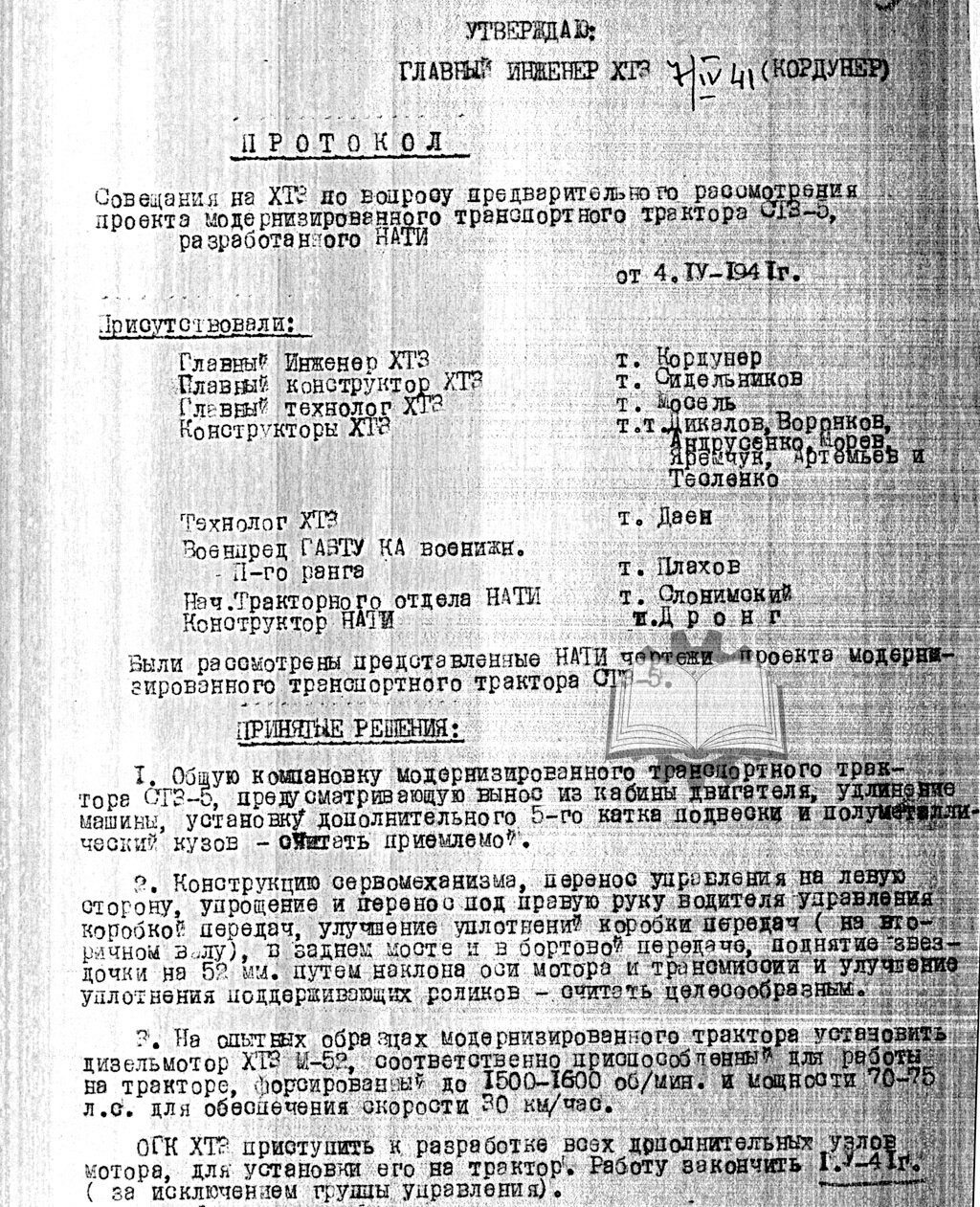

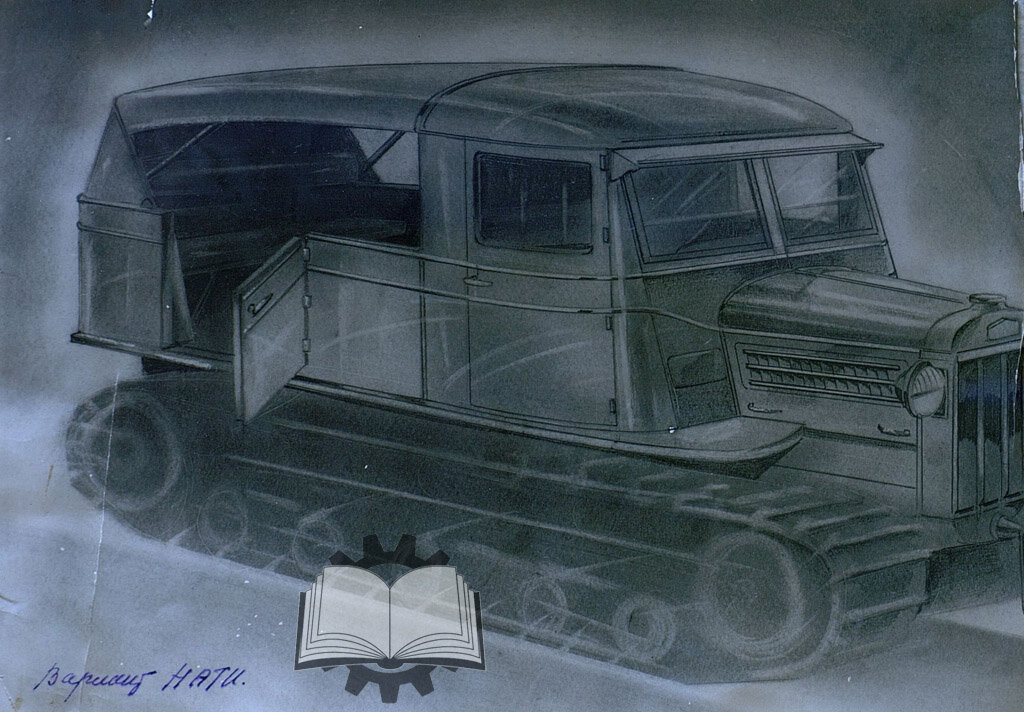

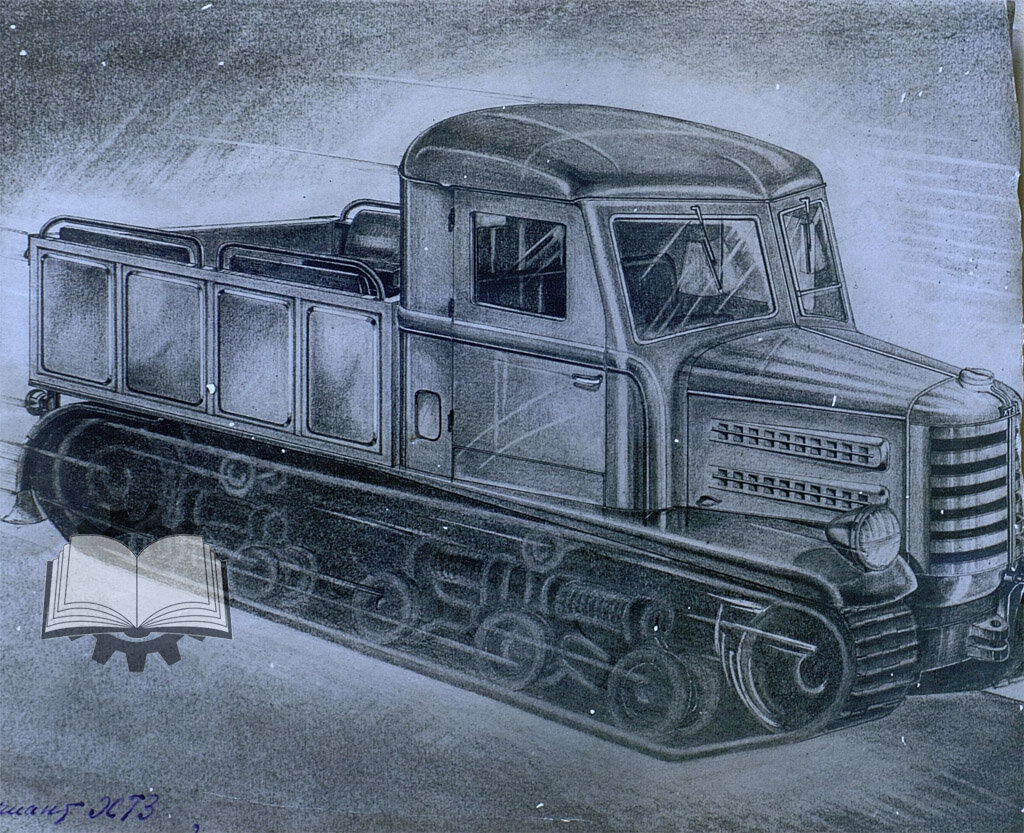

В 1939 году специально для СТЗ-5 на Харьковском тракторном заводе был построен дизельный двигатель Д-8Т (транспортный) мощностью 58,5 л.с. при 1350 об/мин, рабочим обьемом 6,876 л, со стартерным запуском (затем — с пусковым двигателем СТЗ). Но из-за присущих ему недостатков и технологических трудностей в производство он не пошел.

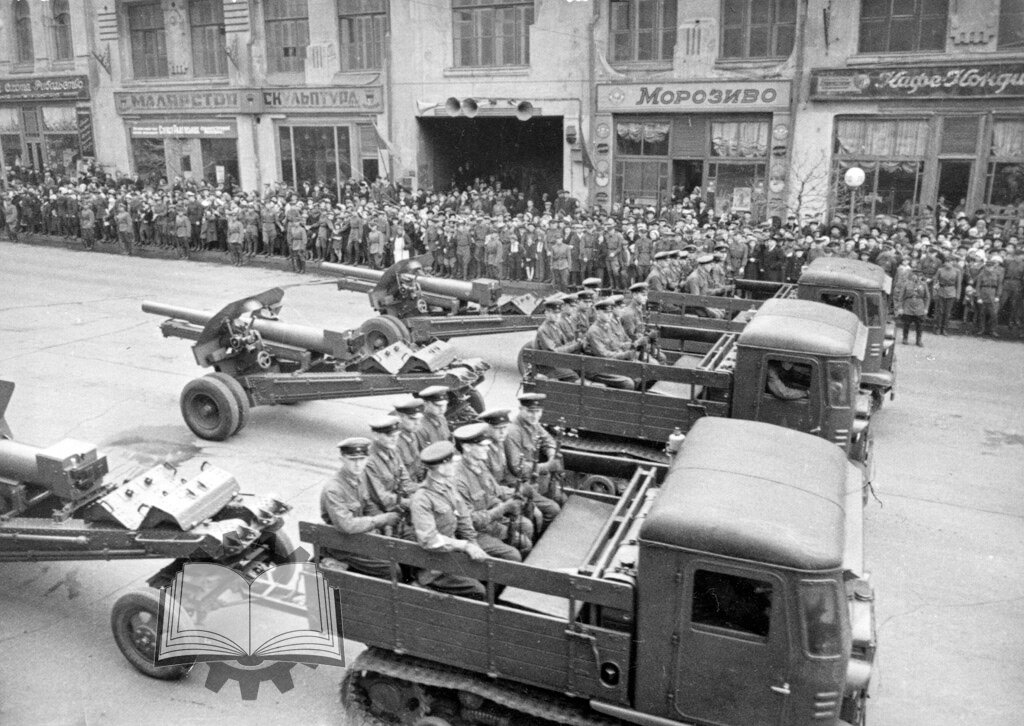

В 1937 году были выпущены первые 173 транспортных СТЗ-5, в 1938-м— 136, в 1939-м-уже 1256 и в 1940 году- 1274. В артиллерийских частях они буксировали артсистемы массой до 3400 кг, в том числе 76-мм полковые и дивизионные пушки, 122-мм и 152-мм гаубицы, а также 76-мм (позже и 85-мм) зенитные орудия. Скоро в РККА СТЗ-5 стал наиболее распространенным и доступным артиллерийским тягачом, успешно работавшим во всех климатических зонах СССР. Летом 1939 года машина проходила армейские испытания в районе города Медведь Новгородской области. Были определены параметры ее геометрической проходимости: ров — до 1 м, стенка — до 0,6 м, брод — до 0,8 м. Это же подтвердили испытания СТЗ-5, проведенные в 1939— 1940 годах на НИБТПолигоне ГАБТУ КА.

Средне-техническая скорость движения тягача с прицепом по шоссе в составе батареи достигала 14 км/ч; в составе полка — 11 км/ч; по грунту — 10 км/ч. При эксплуатации сильно сказывалось его сельскохозяйственное происхождение: из всех отечественных машин этого назначения он имел самую плохую проходимость, небольшую удельную мощность, узкую колею {выбранную для работы с четырехкорпусным плугом), малый клиренс, недостаточные сцепные возможности гусениц с мелкими грунтозацепами высотой всего 35 мм, значительное удельное давление на грунт из-за малой ширины траков, сильную продольную раскачку при движении на больших скоростях — стоял даже вопрос о добавлении пятого опорного катка для увеличения базы (амортизаторы тогда еще не применялись). На зимних обледенелых дорогах сцепления гусениц с грунтом было недостаточно для устойчивого движения.

Однако выносливость тягача не вызывала сомнений — он дважды (в ноябре —декабре 1935 года и в марте — апреле 1939-го) совершал безостановочные пробеги Сталинград — Москва и обратно без поломок и недопустимых износов. Дополнительные испытания СТЗ-5, проведенные в НАТИ летом-осенью 1943 года, показали низкие тяговые свойства машины. При движении на высшей, пятой передаче максимальное тяговое усилие на крюке не превышало 240 — 270 кгс, что позволяло тягачу уверенно работать без прицепа или тянуть его только по хорошим дорогам с подъемами оказался крайне незначительным (2 — 6%) и при перегрузке скорость резко падала. Поэтому приходилось работать в основном на четвертой (нагрузка на крюке — 585 кгс) и на третьей (нагрузка — до 1230 кгс) передачах. Движение в условиях бездорожья или при буксировке тяжелых прицепов было возможно только на второй передаче (тяговое усилие — 2720 кгс). Отмечался также очень низкий коэффициент сцепления гусенице грунтом (f = 0,599).

По состоянию на 1 января 1941 года 8 артиллерии Красной Армии эксплуатировалось 2839 тягачей СТЗ-5 (13.2% парка), хотя по штатам полагалось иметь 5478 машин. Даже в стрелковой дивизии по штатам, утвержденным в апреле 1941 года, должно было насчитываться 5 машин. В начале войны из-за нехватки в армии более мощных тягачей этими тракторами закрывали асе образовавшиеся бреши в системе мех-тяги и транспортного обеспечения артиллерии, а также танковых частей, что вынуждало с помощью СТЗ-5 буксировать орудия и прицепы гораздо более тяжелые, чем это допускалось его ТТХ. Такая же нехватка других, более подходящих транспортных средств высокой проходимости заставляла монтировать на СТЗ-5 реактивные минометы БМ-13, впервые примененные осенью 1941 года под Москвой, а затем широко—и на других фронтах. При обороне Одессы, где было много тракторов СТЗ-5, они использовались как шасси для постройки суррогатных танков "НИ» с тонкой броней и пулеметным вооружением, обычно снятым с устаревших или подбитых бронемашин. На базе СТЗ-5 пытались делать даже легкие танки с 45-мм пушкой.

Несмотря на большие потери осенью 1941 года, другие заводы были вынуждены прекратить производство тягачей, поэтому вся тяжесть снабжения Красной Армии транспортными гусеничными машинами легла на Сталинградский тракторный, который с 22 июня до конца года произвел 3146 СТЗ-5; за 1942 год- 3359. Даже приближение противника к Сталинграду не остановило столь нужное армии производство, несмотря на то, что из-за разорванной войной кооперации с другими заводами СТЗ вынужден был делать все комплектующие изделия сам. С 23 августа, дня прорыва немцев к заводу, по 13 сентября 1942 года, когда производство было остановлено, с конвейера удалось снять 31 тягач СТЗ-5.

Всего завод изготовил 9944 таких машины, из них 6505 — после начала войны. Однако в армии на 1 сентября 1942 года этих машин насчитывалось всего 4678 — сказывались большие летние потери. СТЗ-5 честно дослужили в армии до окончания военных действий, а до 1950-х годов их использовали в различных отраслях народного хозяйства, где работоспособность тягачей-ветеранов поддерживалась за счет запчастей, к еще выпускавшемуся и широко распространенному в народном хозяйстве «старшему брату» — трактору СТЗ-3 (АСХТЗ-НАТИ). Это говорит о том, что поставленная в 1930-е годы непростая задача создания недорогого и массового транспортного трактора, унифицированного с пахотным, была успешно выполнена.





Тактико-технические характеристики транспортного трактора СТЗ-5 (СТЗ-НАТИ 2ТВ)

Масса в снаряженном состоянии с экипажем без груза, кг 5840
Грузоподъемность платформы, кг: 1500
Масса буксируемого прицепа, кг: 4500
Число мест в кабине: 2
Число мест в кузове для сидения: 8-10
Габариты, мм: длина - 4150, ширина - 1855, высота по кабине (без нагрузки) - 2360
База опорных катков, мм: 1795
Колея (по серединам гусениц), мм: 1435
Ширина гусениц, мм: 310
Шаг трака гусеницы, мм: 86
Дорожный просвет, мм: 288
Среднее удельное давление на грунт с грузом на платформе. кг/куб. см: 0.64
Максимальная мощность двигателя, при 1250 об/мин., л.с: 52-56
Максимальная скорость по шоссе, км/ч: 21.5 (до 22)
Запас хода по шоссе 6eз прицепа, км: до 145 (9 ч)
Предельный допустимый преодолеваемый подъем по твердому грунту без прицепа, град.: 40
Максимальный преодолеваемый подъем по сухой фунтовой дороге с грузом и общей массой прицела 7000 кг, град: 17
Часовой расход топлива при движении по шоссе, кг: без прицепа - 10, с прицепом - 12
Минимальный расход топлива на 1 км пути (на 5-й передаче) по шоссе, кг: 0.8

Источник: Бронеколлекция N 2002-03 - Артиллерийские тягачи Красной Армии - Транспортный трактор СТЗ-5
