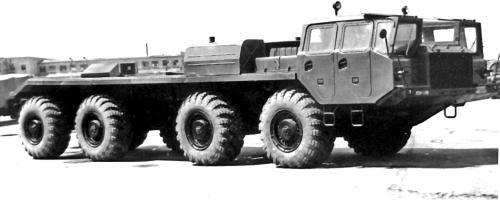

МАЗ-543
Длиннобазное четырёхосное шасси со всеми ведущими осями

ОБОЗНАЧЕНИЕ
Заводское - МАЗ-543 (Минский Автомобильный Завод модель 543)

РАЗРАБОТКА, ПРОИЗВОДСТВО
   В начале 1960-х годов СКБ-1 сконцентрировало все свои силы на создании обширного унифицированного поколения четырехосных полноприводных  МАЗ-543 этапного значения, постоянно находившихся в процессе улучшений и модификаций. Важнейшим назначением каждой очередной версии являлось первостепенное применение в качестве еще более совершенной базы регулярно обновлявшихся подвижных комплексов мощного вооружения с длинным шлейфом машин обеспечения их боевого применения и еще более многочисленными  вспомогательными средствами, к которым со времени добавились народнохозяйственные исполнения. В общей сложности на многочисленных военных и гражданских вариантах МАЗ-543 монтировали до двух сотен всевозможных серийных, опытных и макетных систем вооружения и надстроек отечественного и иностранного изготовления. Одновременно с такой мощной и надежной автомобильной техникой в арсенале Вооруженных Сил СССР появились принципиально новые и ранее неизвестные классы и виды военных систем: подвижные ракетные и артиллерийские комплексы разного уровня и назначения,  радиолокационные, командно-штабные и транспортно-установочные средства, машины обеспечения их эффективной работы и жизнедеятельности боевого расчета.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Четырёхосное шасси повышенной проходимости со всеми ведущими осями. Колесная формула 8x8. Предназначен для монтажа различных систем вооружения
По общей конструкции и агрегатной базе семейство МАЗ-543 было унифицировано с серийными тягачами МАЗ-537, параллельно выпускавшимися в Кургане. От них была унаследована особо прочная классическая рамная конструкция и компоновка с двумя парами сближенных осей с односкатными колесами. В техническом плане серия 543 являлась существенно доработанной более быстроходной и маневренной транспортной модификацией серийных седельных тягачей 537Г, получивших удлиненную колесную базу, модернизированные агрегаты, новые кабины и существенно увеличенную монтажную длину рамы. На всех вариантах МАЗ-543 монтировали модернизированный дизель Д12А-525А V12 (38,9 л, 525 л.с.) с непосредственным впрыском топлива и двойной системой запуска, установленный в специальном углублении между продольными лонжеронами рамы. В отличие от модели Д12А-525 он снабжался масляными радиатором и бачком, смонтированными в блоке с передним радиатором охлаждения, механическим приводом вентилятора с электромагнитной муфтой включения, новыми двухступенчатым воздухоочистителем, предпусковым подогревателем ПЖД-600Е (50 тыс. ккал/ч) и двухсторонней системой выпуска отработавших газов с выводами между первым и вторым мостами. В состав автоматической трансмиссии входили модернизированный одноступенчатый блокируемый гидротрансформатор с двухконтурной системой охлаждения и прежней 3-ступенчатой планетарной коробкой передач, разнесенные спирально-конические главные передачи с блокируемыми межколесными дифференциалами и качающими полуосями привода каждого колеса с планетарными редукторами. Двухрядная повышающая (согласующая) передача с механизмом отключения трансмиссии от двигателя снабжалась редукторами привода гидронасоса, вентилятора, компрессора и коробки отбора мощности с двумя выходными валами и пневматическим управлением. Двухступенчатая раздаточная коробка с межосевым симметричным дифференциалом имела штатный пневматический привод или аварийный ручной. В трансмиссию входили 19 карданных валов разной конструкции: двухшарнирные с крестовинами на игольчатых подшипниках, зубчатыми муфтами или одношарнирные с резиновыми элементами. На этой серии применялась оригинальная так называемая живая клепано-сварная рама повышенной упругости с двумя гнутыми лонжеронами Z-образного сечения из тонкого низколегированного листа и болтовым креплением поперечин. Тормозная система осталась пневмогидравлической с барабанными колесными механизмами, но дополнительно оснащалась автоматической регулировкой зазора и вспомогательным пневматическим приводом рабочих тормозов. Каждое колесо имело индивидуальную независимую подвеску на двух поперечных рычагах и двух продольных торсионах с гидроамортизаторами двойного действия. Общая конструкция рулевого управления и системы подкачки шин не претерпела существенных изменений. Диапазон регулирования давления воздуха для всего семейства был единым – от 1,0 до 3,6 кгс/см2. Новинкой являлись дисковые колеса с составными литыми ступицами и многослойными широкопрофильными шинами ВИ-203 размером 1500x600-635 с протектором повышенной проходимости. Система электрооборудования осталась 24-вольтной экранированной с четырьмя аккумуляторами, 15-сильным стартером и генератором переменного тока. Для облегчения машин на них использовали ряд узлов и деталей из алюминиевых сплавов (топливные баки, ободы, картерные изделия).
Серийную гамму МАЗ-543 составили самые распространенные базовые военные шасси МАЗ-543, 543А и 543М грузоподъемностью 19,1 – 22,2 т, приспособленные к эксплуатации при окружающих температурах от – 40° до +50°С, высокой влажности, запыленности воздуха и на высоте до 3000 м над уровнем моря. Их важнейшим внешним отличием от всех прочих армейских машин стали принципиально новые узкие закрытые боковые кабины, ставшие своеобразной «визитной карточкой» всех автомобилей МАЗ второго поколения. Их основой являлся типовой 2-дверный 2-местный звуко– и теплоизолированный кабинный модуль с обратным наклоном лобового стекла, оборудованный вентиляцией, отоплением, переговорным устройством и фарой-искателем на крыше. Он был выполнен из полиэфирной смолы, армированной жгутовой стеклотканью (стеклопластика) и имел высокую надежность и ремонтопригодность. Его прочность оказалась столь высокой, что во время проверки на ударную нагрузку развалился стенд, на котором была закреплена кабина, оставшаяся невредимой. Максимальный уровень внутри нее не превышал 85 дБ (А), а для дополнительной защиты экипажа снаружи планировалось устанавливать навесные бронированные плиты и радиационные экраны. Такие модули имели правое и левое исполнения для установки вдоль разных бортов машины, причем два члена боевого расчета располагались по оригинальной схеме «тандем» – на собственных сиденьях друг за другом. В «стационарной» левой кабине находились водитель и командир экипажа, в правой, откидывавшейся вперед, – боевой расчет надстройки или буксируемой системы. Свободное пространство между ними обычно служило для монтажа вспомогательного оборудования, поперечного радиатора, размещения передней части ракеты или пускового контейнера. Пониженное расположение надстройки позволило уменьшить габаритную высоту всей ракетной системы, которая могла передвигаться по дорогам общего пользования, проходить под мостами и низкими линиями электропередач, а также соответствовала габаритным нормативам советских железных дорог.
   Главными достоинствами всех вариантов машин МАЗ-543 считались особая солидность, прочность и надежность конструкции, высокие динамические качества и проходимость, достаточная маневренность, практичность и приспособленность к монтажу большого количества различных надстроек, а также приемлемые для самых капризных систем вертикальные ударные нагрузки. Движущим стимулом их поступательного развития являлась настоятельная необходимость повышения полезной нагрузки шасси и увеличения монтажной длины рамы, которые определяли создававшиеся один за другим новые все более мощные, крупные и тяжелые комплексы вооружения. Реальным отражением модификаций являлась кардинальная трехкратная перекомпоновка базового шасси МАЗ-543 с целью освобождения свободной площади за кабинами, что сначала привело к продвижению их на передний свес рамы, а затем – к ликвидации правой кабины и размещению моторного отсека рядом с одной левой кабиной. В результате основными видимыми со стороны отличиями разных версий являлись расположение кабин, наличие или отсутствие моторного отсека за ними и его длина. Первые автомобили МАЗ-543 и 543А имели две типовые кабины, сдвинутые вперед на разные расстояния, и моторные отсеки разной длины, а самое ходовое спецшасси МАЗ-543М – только одну левую кабину, стоявшую бок о бок с силовым агрегатом. Монтажные возможности и весовые параметры, заранее заложенные в конструкцию каждого варианта, становились отправной точкой формирования на них широкого набора видов вооружения и надстроек.

МОДИФИКАЦИИ
- МАЗ-543- длиннобазное рамное четырёхосное шасси со всеми ведущими колёсами грузоподъёмностью 19100 кг. Первые шесть прототипов были собраны к апрелю 1962 года, затем поступили в обкатку и на заводские испытания, а в мае их отправили на завод «Баррикады» для монтажа ракетных пусковых установок 9П120 и 9П117. Серийный выпуск автомобилей МАЗ-543 начался осенью 1965 года и в 1966-м они поступили на вооружение. На парадах 9П117 были впервые показаны в 1965 году, а 9П120 в 1967.
- МАЗ-543А- Второе многоцелевое базовое шасси  грузоподъемностью 19,6 т со временем стало основной подвижной базой нового ракетного комплекса «Темп-С» и многочисленных видов кузовов и надстроек, входивших в состав стратегических систем вооружения на специальных многоосных шасси МАЗ или работавших автономно в различных подразделениях Советской Армии. Первый образец МАЗ-543А был собран в конце 1963 года и сразу же поступил под монтаж СПУ ОТРК «Темп-С». Промышленное изготовление автомобиля 543А началось только в 1966 году и два года спустя переросло в серийное производство. Его главным отличием от первой модели 543 являлась незаметная со стороны перекомпоновка шасси путем небольшого продвижения обеих кабин вперед.
-МАЗ-543Б, построенные в конце 1960-х годов на базе МАЗ-543. Их собрали для монтажа модернизированной пусковой установки 9П117М ОТРК 9К72 с усиленной направляющей для запуска новой ракеты 8К14-1, однако впоследствии все доработанные шасси для ракетных и иных систем по-прежнему носили индексы 543 и 543А
- МАЗ-543В-(1972 – 1974 гг.) – малоизвестный экспериментальный прототип грузоподъемностью 19,6 т с принципиально новой компоновкой, послуживший основой самого известного в будущем шасси МАЗ-543М. В отличие от своих предшественников 543 и 543А впервые был оснащен одной левой сдвинутой вперед 2-местной кабиной и расположенным рядом с ней моторным отсеком, что позволило существенно освободить монтажную часть рамы под установку более крупного оборудования. По сравнению с моделью 543А ее длина возросла сразу почти на 2 м, а величина переднего свеса достигла своего максимума – 2765 мм при сохранении прежней габаритной длины (11 470 мм). В течение трех лет было собрано 233 шасси МАЗ-543В, которые проходили заводские и государственные испытания, но на вооружение не принимались.
- МАЗ-543Д- шасси с многотопливным вариантом штатного дизеля
- МАЗ-543М (МАЗ-7910) - шасси развитие МАЗ-543В грузоподъёмностью 22200 кг.
- МАЗ-543П- бортовой автомобиль двойного назначения на шасси МАЗ-543 с цельнометаллической грузовой платформой для перевозки различных грузов массой до 19,6 т. Первоначально был создан для народного хозяйства с целевым использованием в газо– и нефтегазодобывающем комплексе. Главным отличием об военных машин являлось отсутствие специального оснащения и светомаскировочных приспособлений. За первый год собрали 80 машин 543П, и до окончания выпуска было изготовлено более 2 тыс. автомобилей, которым эксплуатационники присвоили неформальное наименование «Ураган». Параллельно в небольших количествах грузовики МАЗ-543П с низкобортными платформами применяли в Советской Армии для доставки грузов, как учебные машины или балластные тягачи артиллерийских орудий и тяжелых прицепов. Их снаряженная масса составила 22,7 т, максимальная скорость по шоссе с груженым прицепом – 55 км/ч.
- МАЗ-543Т- модификация 543А для эксплуатации в горной и пустынной местности, оборудованный жаростойкими резинотехническими изделиями, изготовление которых организовать не удалось.
-МАЗ-7310 (1974) — прототип грузовика с бортовой платформой;
-МАЗ-73101 (1976) — серийное шасси бортового автомобиля МАЗ-7310. Основное отличие от МАЗ-543А — отсутствие специального оборудования. МАЗ-7310 мог эксплуатироваться с двухосным МАЗ-8385, при этом длина автопоезда достигала 20550 мм;
-МАЗ-7313 (шасси — МАЗ-73131, январь 1983) — шасси доработанной конструкции и увеличенной на 1 тонну грузоподъёмности при неизменном собственном весе;
-МАЗ-73132 — укороченный вариант шасси.
-МАЗ-7410- седельный тягач на базе МАЗ-7310

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ                                МАЗ-543      543А      543В       543М
Масса в снаряженном состоянии, т:                                     20,55           21           21          21,3
Полная масса, т:                                                                 39,65          40,6       40,6         43,5
Максимальная грузоподъёмность, т:                                    19,1            19,6       19,6         22,2
Мощность двигателя, л.с.:                                                                              525
Максимальная скорость, км/ч:                                             60               45          45           60
Глубина преодолеваемого брода, м.:                                                              1,3
Габаритные размеры, мм:
- длина:                                                                              11265        11500    11490       11490
- ширина:                                                                                                     3050
- высота:                                                                        2670 по кабине, 2920 по фаре-искателю
Дорожный просвет, мм :                                                        440            420        420          425

Аккумуляторная батарея:                                                              6СТ-140 (12СТ-70)- 4 шт.
Вместимость системы охлаждения, л:                                                              84
Система смазки двигателя, л. :                                                                       85
Наименьший радиус поворота, м. :                                                                 13,5
Наибольшая ширина преодолеваемого рва, м:                                                2,5
Применяемое горючее:                                                                                   ДТ
Эксплуатационный расход топлива, л/100 км:                                                170
Расход масла в % к расходу топлива :                                                           2,8
Вместимость топливных баков, л:                                                               2x260+180
Запас хода по топливу, км:                                                                            650

Источник: Колёсное шасси МАЗ-543 и его модификации (ТО) 1977г.
                Евгений Кочнев.   Секретные автомобили Советской Армии
