ГАЗ-3309 (дизель)

Представитель 4-го поколения среднетоннажных грузовиков ГАЗ

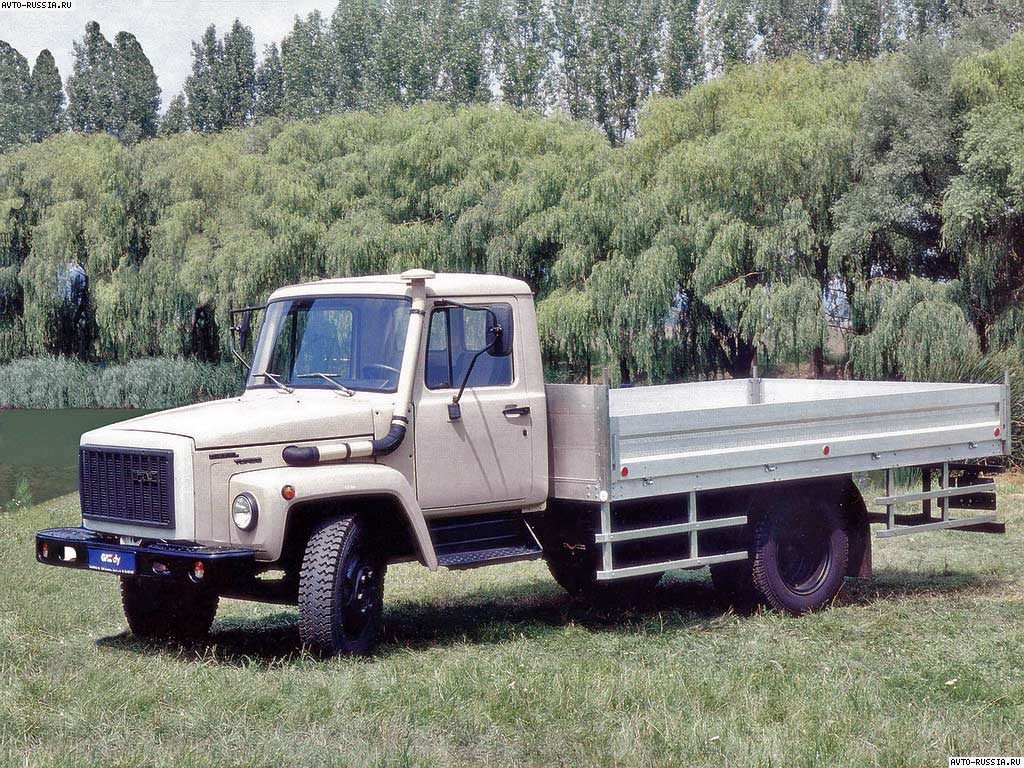

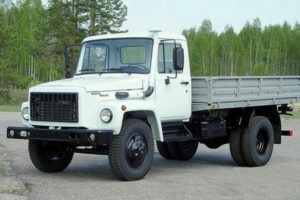

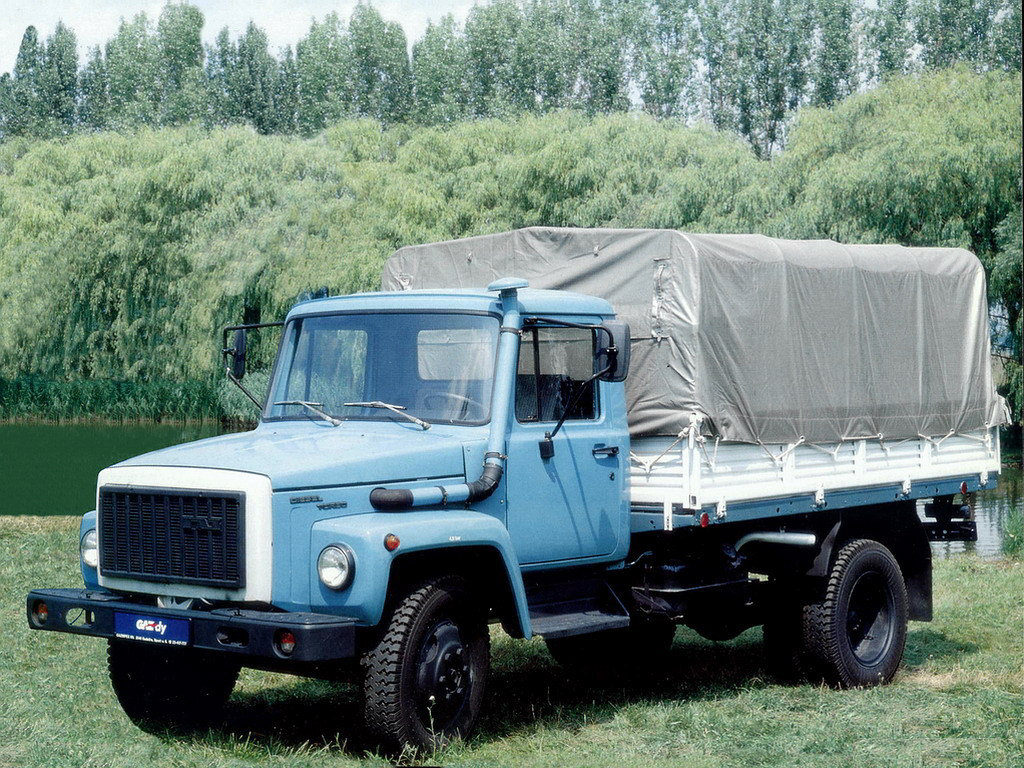

ГАЗ-3309 относится к четвёртому поколению среднетоннажных грузовиков Горьковского автомобильного завода. Это дизельная версия запущенных в 1990 году в серийное производство автомобилей ГАЗ-3307. Внешнее отличие ГАЗ-3309 от базовой 3307-й модели состоит в наличии у этого дизельного грузовика шнорхеля-воздухозаборника, расположенного со стороны водителя. Появившись на отечественном рынке в середине 90-х, данная автомашина и в XXI веке продолжает занимать довольно прочное место как в работе многих организаций и хозяйств, так и в модельном ряде завода.
  Грузовик ГАЗ-3307 разрабатывался конструкторским бюро предприятия ещё в первой половине 80-х годов ХХ века, когда цены на бензин были в разы ниже, да и вся экономика в целом была совершенно другой. А в новых экономических реалиях бензиновый мотор ЗМЗ-511.10 оказался слишком «прожорливым» и неэкономичным. Не помогло и введение нового карбюратора К-135, с инерционным воздушно-масляным фильтром.

Поэтому озаботиться заменой бензинового карбюраторного двигателя на дизельный заводу пришлось уже в 1994-м году. Так появился ГАЗ-3309. Первые эксперименты с установкой на грузовики ГАЗ-3307 дизельных моторов были связаны с единичным выпуском совсем небольшой партии автомашин, оснащённых японским 136-сильным дизелем «Хино». Однако в дальнейшем Горьковский автозавод (совершенно оправданно) сделал основную ставку на двигатели отечественного производства.

ГАЗ-3309: варианты и модификации

Первоначально это был 4-х цилиндровый турбированный дизельный двигатель ГАЗ-5441.10 собственной разработки, мощностью в 122 л.с. и рабочим объёмом в 4,75 л. Впрочем, опыт его производства, продолжавшегося три года, в 1995-1997 гг. был признан в целом неудачным. Поэтому ГАЗ-5441.10 сменил на 3309-й модели ГАЗовских грузовиков мотор минский – Д-245.7, также 4-х цилиндровый, с турбонаддувом, объёмом в 4,75 л., но мощностью в 117 л.с. В настоящее время (а именно: с 2013 года) автомобили ГАЗ-3309 комплектуются дизельными двигателями Ярославского моторного завода – ЯМЗ-53442-10 (рабочий объем – 4,43 л, номинальная мощность – 134,5 л.с.) – современными, соответствующими передовым экологическим стандартам Евро-4. Заводской индекс таких автомашин – ГАЗ-33098.

Ограниченные партии грузовиков (с индексом ГАЗ-33096) выходили также с китайскими дизелями Камминз – Cummins ISF 3.8L (рабочий объём – 3,76 л, а номинальная мощность – 152,3 л.с.). Некоторая (вовсе несущественная) часть машин была укомплектована 6-ти цилиндровыми дизельными двигателями ГАЗ-562.10. Они представляли собой лицензионную копию австрийских моторов Steyr M-16. Что же касается модификаций семейства дизельных грузовиков «ГАЗ-3309», то их полный список таков:

ГАЗ-33090 – базовое шасси с турбодизелем ММЗ Д-245.7 (Евро-2);
ГАЗ-33091 – удлинённая на 1,4 метра вариация с тем же мотором;
ГАЗ-33092 – версия с двойной кабиной, позволяющей «взять на борт» одновременно семь человек. Модель также комплектовалась турбодизелем ММЗ Д-245.7 (Евро-2) и используется для установки на шасси разнообразных специальных надстроек, в том числе: пожарных машин, передвижных ремонтных мастерских и тому подобного;
ГАЗ-33094 – удлинённый вариант, который был использован в качестве базы для автобуса КАвЗ-397650;
ГАЗ-33096 – бортовое шасси с импортным мотором Cummins-ISF 3.8L;
ГАЗ-33098 – бортовое шасси с новым турбодизелем ЯМЗ-53442-10.
ГАЗ-САЗ-35071 – самосвал с трёхсторонней разгрузкой на шасси ГАЗ-3309, с грузоподъёмностью 4,13 т и объёмом кузова в 5 кубометров (в 10 кубометров – с надставными бортами).
ГАЗ-САЗ-35072-10 – самосвал с трёхсторонней разгрузкой на шасси ГАЗ-3309, с с грузоподъёмностью 4,13 т и несколько меньшим объёмом кузова – 4,5 метров кубических.

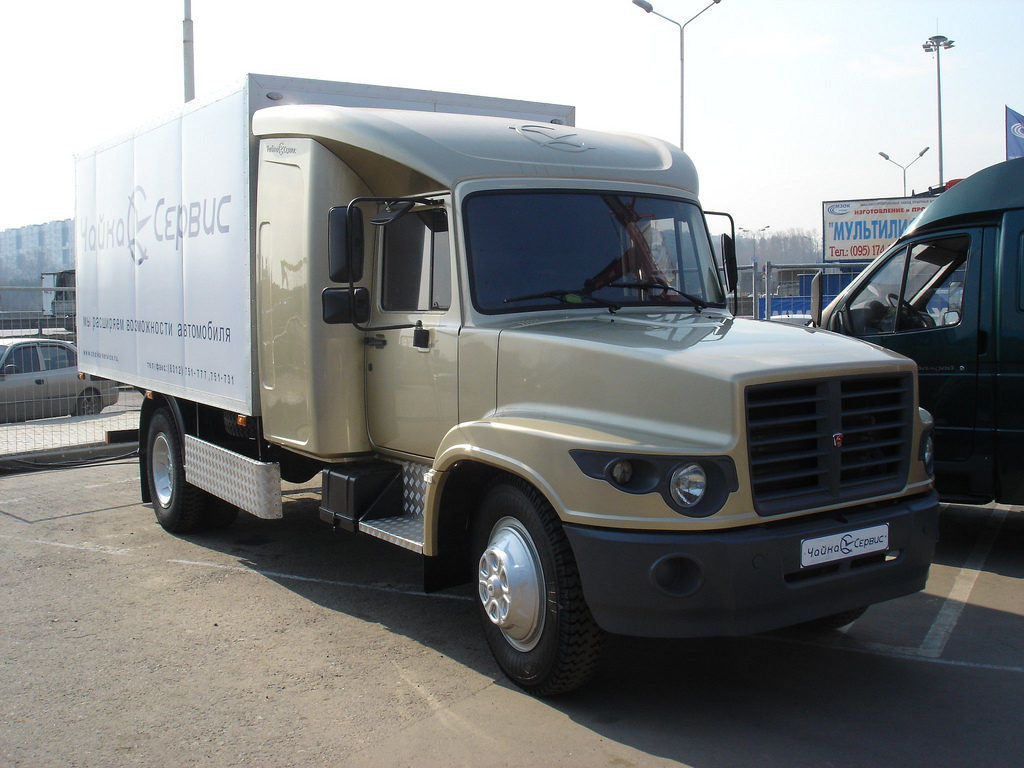

ГАЗ-3309 «Добрыня» – удлинённая до 7,9 метров версия, с кабиной, которая была оснащена спальным местом, пластиковым аэродинамическим оперением и спойлерами.
ГАЗ-3309 «Добрыня»

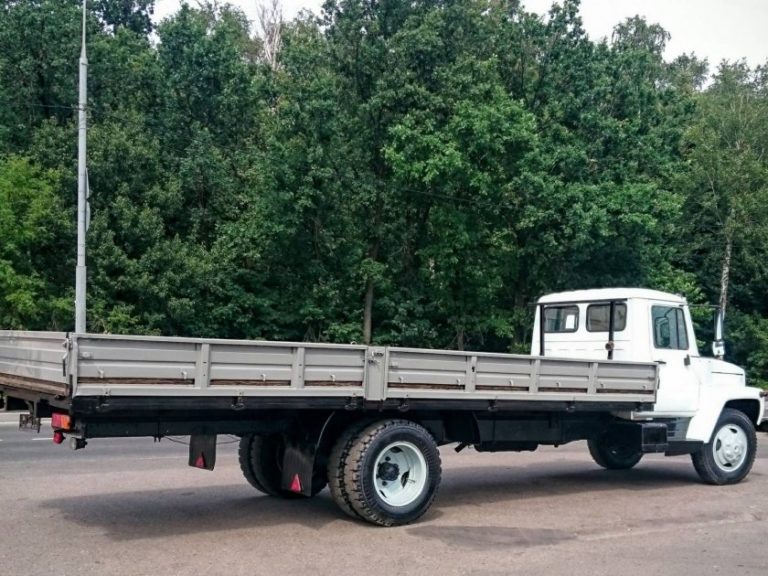

Вообще, в 2000-х годах ГАЗ-3309 стал весьма активно использоваться многими компаниями и организациями в качестве базы для создания разнообразных версий с удлинённой рамой. Такие длинные фургоны, автомобили-эвакуаторы, краны-манипуляторы, грузовые платформы широкого назначения обладают той же грузоподъёмностью – четыре тонны, но вот возможности перевозки объёмных, нестандартных или длинномерных грузов у них значительно возрастают. Совсем не лишним является также и спальное место в кабине (если автомобиль используется для междугородних грузоперевозок).

Среднетоннажные грузовые машины ГАЗ-3309 широко и успешно применяются для перевозки самых разнообразных грузов по дорогам всех технических категорий и видов покрытий (в том числе и по грунтовым), и имеют очень хорошее соотношение «цена / качество». На основе базового шасси уже сам производитель предлагает внушительный ассортимент спецтранспорта – самосвалов, автофургонов обычных и изотермических, автоцистерн, манипуляторов, топливозаправщиков, мусоровозов и т.д. В базовом же варианте использована грузовая платформа с металлическими бортами. Задний и оба боковые – откидные, с дерево-металлическим основанием.

Технические характеристики ГАЗ-3309

Те, кто имел опыт работы на базовой модели – ГАЗ-3307, сразу же почувствовали, что дизельный ГАЗ-3309 – это внешне та же, но по факту совершенно другая автомашина. Дизельный «Газон» проблем везёт груз по 4 и немногим более 4-х тонн; тяговит, едет плавно и, самое главное – обеспечивает гораздо более приемлемый расход топлива.

Двигатели грузовика ГАЗ-3309

Все эти, далеко не лишние, качества придал автомобилю дизельный двигатель. Вовремя поняв неудачность дизеля собственной разработки, Горьковский автозавод не стал зацикливаться на тестировании моторов импортного производства, а остановился на минском движке Д-245.7. Этот, созданный на основе используемых, в том числе, на тракторах «Беларус» проверенных дизелях, мотор хорошо зарекомендовал себя и в качестве силового агрегата грузовика. А ЯМЗ-53442-10 стал ещё более экономичным, производительным и малошумным двигателем.

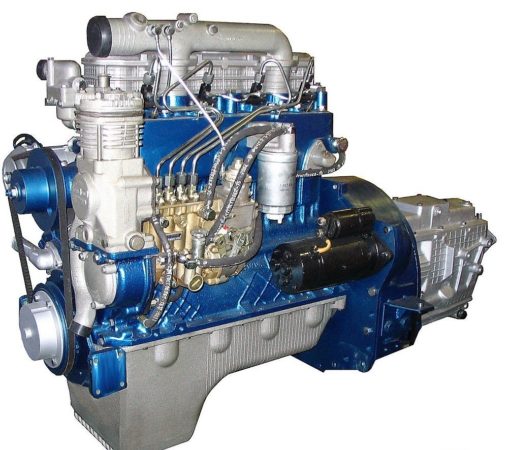

ММЗ «Д-245.7»

Тип: Дизельный, 4х-тактный, с турбонаддувом, с охлаждением наддувочного воздуха, жидкостного охлаждения.
Число и расположение цилиндров: 4, вертикальное в ряд.
Порядок рaботы цилиндров: 1-3-4-2.
Направление вращения коленчатого вала: правое.
Диаметр цилиндра и ход поршня: 110 х 125 мм.
Степень сжатия: 17.
Рабочий объём: 4,75 л.
Номинальная мощность нетто, не менее: 87,5(119) кВт (л.с.).
Максимальный крутящий момент: 413(42) Нм (кгс/м).
Система вентиляции: закрытая.
Топливный насос высокого давления (ТНВД): СРЗ (CRS-Bosch) или рядный 4-плунжерный 833.1111005.01 (ЯЗДА) с подкачивающим насосом. Система наддува: Газотурбинная, с одним трубокомпрессором С14-179-01 или ТКР 6.1., с радиальной центростремительной турбиной, центробежным компрессором и воздушным охладителем наддувочного воздуха трубчато-пластинчатого типа.

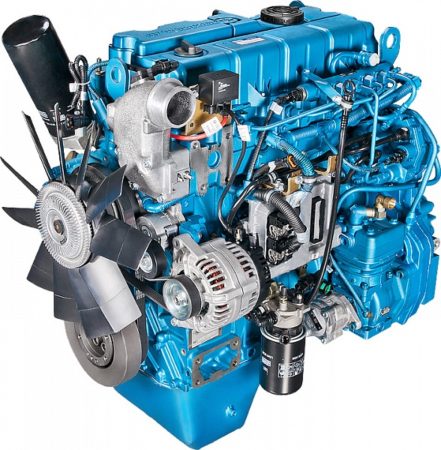

ЯМЗ-53442-10

Тип: Дизельный, 4х-тактный, L-образный, с турбонаддувом, с охлаждением наддувочного воздуха, жидкостного охлаждения, стандарт «Евро-4». Число и расположение цилиндров: 4, L-образное.
Мощность, кВт (л.с.): 100 (136).
Максимальный крутящий момент, Нм (кгс/м): 422 (43),
Мин. уд. расход топлива, г/кВт.ч (г/л.с.ч): 197(145).
Рабочий объём: 4,43 л.
Номинальная мощность: 99 (134,5) кВт (л.с.).
Степень сжатия: 17,5.

Топливный бак вмещает 105 литров солярки. Заявленный производителем расход топлива (со следующей оговоркой: «не является нормой, а служит лишь для определения технического состояния автомобиля») определён как 14,5 литров на 100 километров – при движении со скоростью 60 км/ч и 19,3 литров – на скорости 80 км/ч. Наибольшая же скорость с полной нагрузкой, без прицепа, на горизонтальных участках ровного шоссе, установлена производителем как 95 км/ч.

Трансмиссия ГАЗ-3309

Оба указанных основных двигателя агрегируются с безальтернативной 5ти-ступенчатой полностью синхронизированной механической коробкой передач, с постоянным зацеплением шестерён. КПП оснащена синхронизаторами на каждой передаче. Главная передача – коническая, гипоидного типа. Передаточное число главной передачи КПП равно 4,556.

Сцепление однодисковое, сухое, фрикционное, с демпфером крутильных колебаний на ведомом диске; с диафрагменной нажимной пружиной. Привод механизма сцепления – гидравлического типа. Карданная передача – это два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках. Дифференциал конический, шестерёнчатый. Полуоси установлены полностью разгруженные.

Ходовая часть ГАЗ-3309

Рама на грузовике штампованная, клёпаная. Колёса устанавливаются дисковые, с ободом 152Б-508 (6,0Б 20); с разрезным бортовым кольцом. Шины – пневматические, радиальные, размером 8,25 R20(240R508). Ведущий задний мост снабжен коническим шестеренчатым дифференциалом.

Элементы подвески следующие:
Четыре продольные полуэллиптические рессоры, с дополнительными рессорами в задней подвеске.
Гидравлические, телескопические амортизаторы двустороннего действия. Установлены амортизаторы на передней оси грузового автомобиля.

Показатель угла свеса (с полной нагрузкой), в градусах составляет: 38 градусов – передний, и 25 градусов – задний. Наибольший угол преодолеваемого автомобилем подъема с полной нагрузкой составляет 25 процентов, или 14 градусов.

Рулевое управление

Рулевой механизм оборудован гидравлическим, с раздельным расположением силового цилиндра и распределителя, гидроусилителем руля. Также рулевое управление имеет клапанную коробку насоса ГУР для ограничения максимального давления. Тип рулевого механизма: винт/шариковая гайка. Усилитель рулевого привода: гидравлический, с раздельным расположением силового цилиндра и распределителя. Насос гидроусилителя руля – шестерёнчатый, с переливным клапаном.

Тормозное управление

Рабочая тормозная система с пневмогидравлическим приводом. Тормозные механизмы — колодочные, барабанного типа, с вакуумным насосом и автоматической регулировкой зазора между накладкой и барабаном. Запасная тормозная система – каждый контур рабочей тормозной системы. Стояночная тормозная система – с механическим тросовым приводом к задним колесным тормозным механизмам.

Электрооборудование автомобиля ГАЗ-3309

В грузовике использована однопроводная система проводки, отрицательные выводы соединены с корпусом автомобиля. Номинальное напряжение в сети составляет 24 Вольта. Используется генератор переменного тока со встроенным регулятором напряжения и выпрямительным блоком, с регулировкой «Зима /Лето» (марка 51.3701-01 или ГГ273В1-3). Аккумуляторная батарея – марки 6СТ-55А либо 6СТ-55АЗ (четыре штуки).

Габаритные размеры, масса, грузоподъёмность
Длина: 6,436 м;
Ширина (по зеркалам): 2,700 м;
Высота (по кабине без нагрузки): 2,350 м;
Высота (по тенту без нагрузки): 2,905 м.
База: 3,770 м;
Колея передних колёс: 1,630 м;
Колея задних колес (между серединами двойных скатов): 1,690 м.
Дорожный просвет автомобиля с полной нагрузкой: 265 мм.
Радиус поворота автомобиля по оси следа переднего внешнего колеса: 8 метров.
Погрузочная высота платформы: 1,365 м.
Длина и ширина погрузочной платформы (по внутренним сторонам): 3,490 и 2,170 м.
Высота бортов платформы – 0,51 м.
Масса автомобиля в снаряженном состоянии: 3,530 тонны – без тента и 3,680 тонны – с платформой и тентом.
Грузоподъёмность автомобиля: 4,5 тонны.
Полная масса автомобиля: 8,180 тонны.

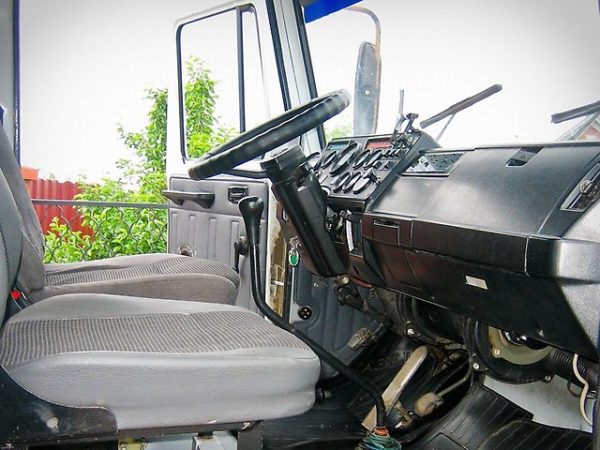

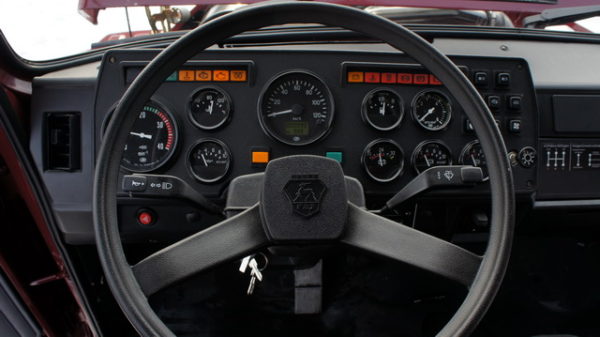

Кабина грузовика ГАЗ-3309

Кабина у автомобиля ГАЗ-3309 является такой же, как и у всех прочих моделей среднетоннажного семейства Горьковского автозавода. Она цельнометаллическая, двухместная, с простым и лаконичным дизайном как внешнего вида, так и интерьера. Во внутреннем и внешнем облике определяющими являются прямые контуры с резкими гранями. Кабина снабжена дверями с широким проёмом, крупным остеклением с высокой обзорностью; двумя большими боковыми зеркалами заднего вида с ручной регулировкой. Капот крупный, аллигаторного типа, обеспечивающий удобный доступ в моторный отсек с трёх сторон.

Сиденья водителя и пассажира – раздельные, удобные, с высокой спинкой, имитацией боковой поддержки и регулировкой в горизонтальном и вертикальном направлениях (у водительского). Оба кресла оборудованы трёхточечными ремнями безопасности. В кабине предусмотрены специальные крючки для одежды. У ГАЗ-3309 достаточно мощный отопитель (жидкостный, с радиатором, включённым в систему охлаждения двигателя).
